Microchip Technology PL460-EK评估套件
Microchip Technology PL460-EK评估套件提供Xplained PRO扩展板，包含嵌入PLC信号放大级的PL460调制解调器。PL460-EK是高度集成的解决方案，可降低总物料清单，简化布局并简化调制解调器设计。
PL460设计用于由外部Microchip主机器件驱动，从而在主机侧提供更大的灵活性。Microchip主机设备可在PL460中加载适当的PLC协议固件（在调制解调器运行之前），并控制调制解调器。
PL460-EK是一款客户端配套板，用于EK/DB的PIC32CXMT系列、SAM4CMx-DB系列、SAME70-Xplained以及SAMG55-Xplained板。所有这些板均包含Xplained PRO（主机）连接器，而PL460-EK则具有相应的Xplained PRO连接器（客户端）。
特性
- 包括一个PL460，即用于窄带电力线通信 (PLC) 的可编程调制解调器，能够在低于500kHz的频段内运行任何PLC协议
- 可使用带嵌入式PLC驱动器的主传输支路在FCC频段实施PLC多频段配置，也可使用带分立元件的辅助传输支路在CENELEC A频段实施PLC多频段配置
- 该板需要两个不同的电源，一个来自Xplained PRO接头连接器 (J2) 的3.3V电源，另一个来自直流插孔连接器 (J4) 的15V电源
- 客户端Xplained PRO接头连接器 (J2) ，用于连接其他板
套件内容
- 外壳中的1个PL460-EK板
- 1个电源适配器 (AC/DC) 15VDC ，带可互换插头
相关产品
Microchip Technology PL460可编程窄带PLC调制解调器
设计用于在低于500kHz的频段内运行任何PLC协议。

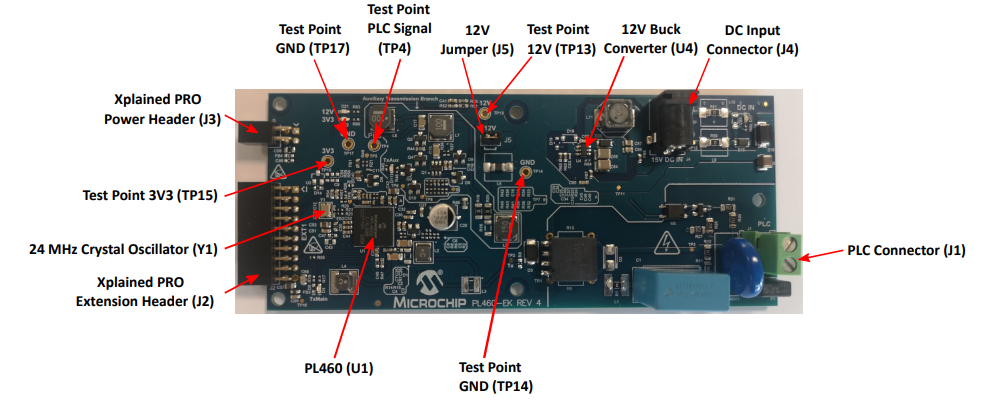

板描述

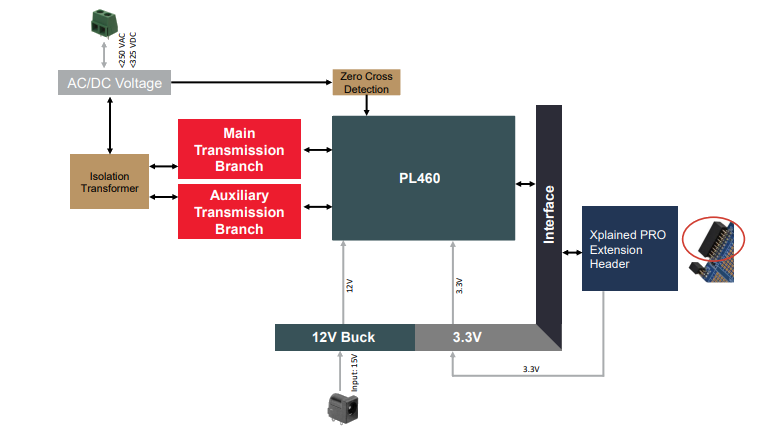

框图
