Microchip Technology RN2483 LoRa®收发器模块

Microchip Technology RN2483 LoRa®收发器模块为远距离无线数据传输提供了简单易用的低功耗解决方案。RN2483是完全经过认证的433MHz/868MHz模块，基于无线LoRaWAN™（低功耗广域网）技术。RN2483模块利用Sub-GHz频带内的独特扩频调制功能实现远距离传输、低功耗和高网络容量。

RN2483模块使用嵌入式LoRaWAN A类协议，支持无缝连接到任何符合LoRaWAN标准的网络基础设施（无论是公共还是私有部署）。该模块专为易于使用而设计，可缩短开发时间并加速产品上市。LoRa technology非常适合用于电池供电传感器和低功耗应用，如物联网 (IoT)、机器对机器 (M2M)、智能城市、传感器网络、工业自动化等。RN2483 LoRa收发器模块还经过LoRaWAN 1.0规范的认证，确保设计人员可以快速方便地将其终端设备集成到任何LoRaWAN网络中。

特性

  • 板载LoRaWAN A类协议栈
  • 在433MHz和868MHz频带下工作
  • UART上的ASCII命令接口
  • 17.8mm x 26.7mm x 3mm的紧凑外形
  • 嵌入式LoRaWAN A类协议
  • 槽型SMT焊盘，可实现轻松和可靠的PCB安装
  • 通过UART进行器件固件升级 (DFU)
  • 14个用于控制、状态和ADC的GPIO端口
  • 高度集成的模块包括：
    • MCU
    • 晶体
    • EUI-64节点标识串行EEPROM
    • 带模拟前端的无线电收发器
  • 环保，符合RoHS指令
  • 通过欧洲R&TTE指令评估的无线电模块

规范

  • 输出功率：14dBm
  • 主机接口：UART
  • 引脚数：47
  • 表面贴装式模块封装
  • 工作温度范围：-40ºC至85ºC
  • 输入灵敏度：-148mVpp
  • Rx输入灵敏度：- 148dB
  • TX电流消耗：40mA（14dBm、868 MHz）
  • RX电流消耗：14.2mA

应用

  • 自动抄表
  • 住宅和楼宇自动化
  • 无线警报、安防和监控系统
  • 工业监控和控制
  • 机器对机器 (M2M)
  • 物联网 (IoT)

视频

Related Solutions

Microchip Technology LoRa® Solutions

超低功耗、简单易用的LoRa®器件，用于远距离和低功耗终端节点。

Learn More关于Microchip Technology LoRa® Solutions

相关产品

Microchip Technology RN2483 LoRa® Mote

一款开发工具，旨在提供一个方便的平台来演示RN2483 LoRa模块。

Learn More关于Microchip Technology RN2483 LoRa® Mote View Products与Microchip Technology RN2483 LoRa® Mote相关

Microchip Technology RN2483 LoRa PICtail™/PICTAIL+子板

一款演示Microchip RN2483 LoRa收发器模块的开发板。

Learn More关于Microchip Technology RN2483 LoRa PICtail™/PICTAIL+子板 View Products与Microchip Technology RN2483 LoRa PICtail™/PICTAIL+子板相关

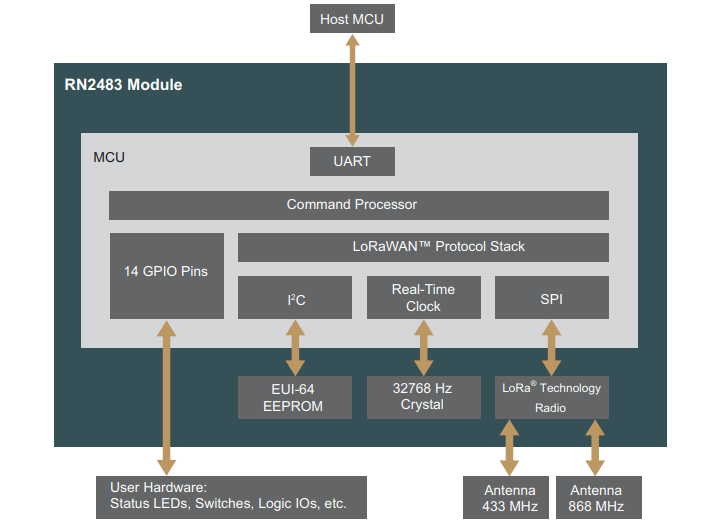

RN2483框图

框图 - Microchip Technology RN2483 LoRa®收发器模块
发布日期: 2015-07-07 | 更新日期: 2022-03-11
