Atmel / Microchip SAM D11 Xplained Pro评估套件
Microchip SAM D11 Xplained Pro评估套件是评估ATSAMD11D14A微控制器的硬件平台。该套件由Microchip Studio集成开发平台提供支持，可轻松访问Microchip ATSAMD11D14A的各项特性，并说明了如何将该器件集成到定制设计中。Xplained Pro MCU系列评估套件包括板载嵌入式调试器，无需外部工具即可对ATSAMD11D14A进行编程或调试。Xplained Pro扩展套件具有额外的外设，可扩展电路板的功能，并简化定制设计的开发。
特性
- Microchip ATSAMD11D14A微控制器
- 嵌入式调试器 (EDBG)
- USB接口
- 通过串行线调试 (SWD) 对板载SAM D11进行编程和调试
- 通过UART将虚拟COM端口连接到目标
- 通过SPI和TWI将Microchip数据网关接口 (DGI) 连接到目标
- 四个连接到目标的GPIO，用于代码插装
- 数字I/O
- 两个机械按钮（用户和复位按钮）
- 一台用户LED指示灯
- 一个扩展接头
- 三个备用电源
- 外部电源
- 嵌入式调试器USB
- 目标USB
- 32kHz晶体占位
- USB接口，仅限设备模式
- 两个QTouch®按钮

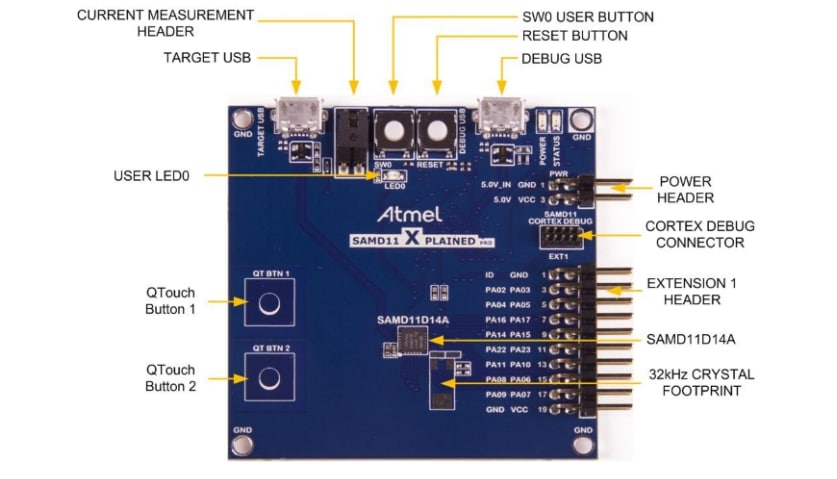

概述
布局
相关产品
Microchip Technology ATSAMD10 SMART基于ARM的微控制器
多达三个SERCOM，可配置为USART、UART、SPI、I2C、SMBus、PMBus和LIN从器件。
Microchip Technology ATSAMD11 SMART基于ARM的微控制器
设有一个全速无晶振USB 2.0设备接口和多达三个SERCOM。
发布日期: 2019-04-09
| 更新日期: 2023-04-27
