Microchip Technology SAM R34 Xplained Pro评估套件
Microchip SAM R34 Xplained Pro评估套件是一款设计用于评估SAM R34系列LoRa®器件的硬件平台。该套件由集成开发平台Atmel Studio提供支持，可轻松访问ATSAMR34器件的特性。SAM R34 XPRO评估套件提供额外的外设，以扩展电路板的特性并简化定制设计的开发。该评估板是通过FCC、ISED和RED认证的电路板，采用出色的参考设计，可用于开发基于SAMR34的LoRa®端节点应用。
特性
- 超低功耗ATSAMR34 SiP，采用Cortex® M0+ CPU和LoRa收发器
- 支持862MHz至1020MHz工作频率范围
- 设有板载调试器EDBG，无需外部调试器
- 支持Atmel Studio 7 ICE
- 两个扩展接头，用于信号分线和扩展板
- 板载电源管理系统，具有电流监控和USB电源调节功能
- 支持XPRO电流测量系统Data Visualizer
- USB电源插座，带ESD保护功能和降压转换器
- 通过USB直接连接具有ESD保护功能的ATSAMR34
- CR1220备用电池座
- 板载TCXO
- 最大输出功率高达+20dBm
- +13dBm高效运行
- +17dBm大功率运行
- 包含SMA射频天线端口以及外部鞭状天线
- 手动复位按钮和GPIO按钮
- Qtouch®按钮
- LED状态和电源指示灯
- 辅助10引脚Cortex编程接头
- 由Studio 7集成开发平台 (IDP) 支持
- 高级软件框架 (ASF) 中支持的软件示例
相关产品
Microchip Technology SAM R34 LoRa® Sub-GHz系统级封装系列
包括超低功耗、高性能32位MCU、LoRa收发器和软件堆栈。
Microchip Technology EVB-KSZ8563评估板
可直接与SAMA5D3-EDS板连接的插件板。
Related Products
Microchip Technology LoRa® Solutions
超低功耗、简单易用的LoRa®器件，用于远距离和低功耗终端节点。
视频

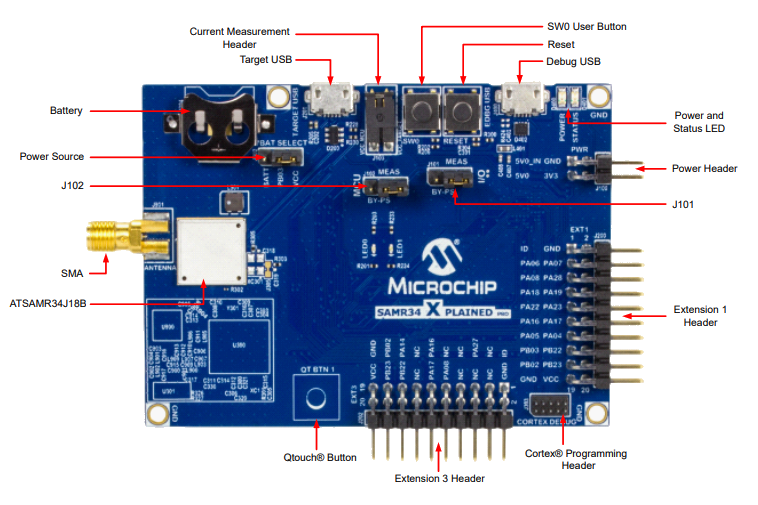

板布局
