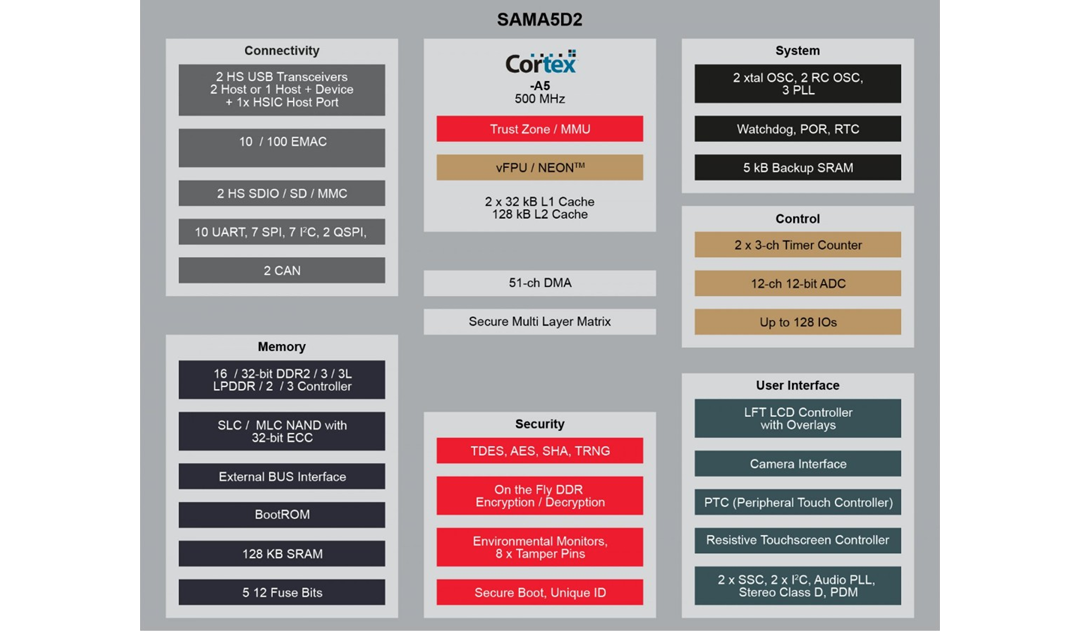

Microchip Technology SMART SAMA5D2系列基于ARM的嵌入式MPU

Microchip SMART SAMA5D2系列基于ARM的嵌入式MPU是基于ARM® Cortex®-A5处理器的高性能、高能效嵌入式MPU。它们集成了ARM NEON™ SIMD 引擎，用于加速多媒体和信号处理。它们还具有一个可配置的128KB L2缓存、一个浮点单元（用于高精度计算并发挥可靠性能）和一个高数据带宽架构。该器件设有高级用户界面和连接外设。

The Microchip Technology SAMA5D2 MPUs offer advanced security functions to protect customer code and secure external data transfers. They include Arm TrustZone® technology, tamper detection, secure data storage, hardware encryption engine, on-the-fly decryption of code stored in external DDR or QSPI memory, and a secure bootloader.

特性

ARM Cortex-A5内核
- ARMv7-A架构
- ARM TrustZone
- NEON媒体处理引擎
- 高达500MHz
- ETM™/ETB™ 8KB
存储器架构
- 内存管理单元
- 32KB L1数据缓存、32KB L1指令缓存
- 可配置128KB L2缓存，用作内部SRAM
- 一个128KB加扰内部SRAM
- 一个160KB内部ROM
- 64KB加扰和可屏蔽ROM，嵌入Microchip引导加载程序/Microchip安全引导加载程序
- 96KB非加扰、不可屏蔽ROM，用于NAND闪存BCH ECC表
- 高带宽加扰16位或32位双数据速率 (DDR) 多端口动态RAM控制器，支持高达512MB 8组DDR2/DDR3（仅DLL关闭）/DDR3L（仅DLL关闭）/LPDDR1/LPDDR 2/LPDDR3，包括“传输中”加密/解密路径
- 8位SLC/MLC NAND控制器，多达32位纠错码 (PMECC)

低功耗模式
- 超低功耗模式，具有快速唤醒能力
- 低功耗备份模式，具有5KB SRAM和SleepWalking功能
  - 从多达9个唤醒引脚唤醒、UART接收、模拟比较
  - 快速唤醒能力
  - 扩展备用模式，自刷新模式中DDR
多达128个I/O
- 通过设置/清除寄存器可彻底编程
- 每个I/O线路多路复用多达8个外设功能
- 每个I/O线路可以分配给外设或用作通用I/O
- PIO控制器具有同步输出功能，一次写入操作提供高达32位数据输出
封装
- 289球BGA、14x14mm尺寸、0.8mm脚距
- 256球BGA、8x8mm尺寸、0.4mm脚距
- 196球BGA、11x11m尺寸、0.75mm 脚距
