Microchip Technology SAMA5D3以太网开发系统板
Microchip Technology SAMA5D3以太网开发系统 (EDS) 板 (DM320114) 是一款基于MPU的平台，用于评估以太网交换机和物理层产品。兼容的以太网交换机和物理层评估板通过RGMII连接器或RMII连接器连接到SAMA5D3 EDS板。SAMA5D3 EDS板不可独立运行，并且在没有连接子板时没有以太网功能。
SAMA5D3 EDS板设有预安装的Linux和以太网驱动程序。与以太网交换机评估板配合使用时，附带的软件可以运行RSTP、DHCP和PTP (1588) 等协议。用户可以访问物理层或交换机中的寄存器和统计计数器、设置交换机中的VLAN和其他配置，并对进出MCU的流量进行测试。该板的源代码可从网站下载，用户可根据需要修改和附加源代码。
SAMA5D3 EDS板基于Cortex®处理器，设有板载SDRAM和闪存、两个以太网MAC（一个千兆和一个100Mbit）、三个USB端口、一个iSD卡插槽和一个串行UART接口。该板与SAMA5D3 Xplained评估板 (SAMA5D3-XPLD) 类似，但将物理层替换为RMII和RGMII连接器。这两款板共享相同的开发环境。
特性
- 设计用于连接以太网交换机和PHY子板
- SAMA5D36（324焊球BGA封装）ARM® Cortex-A5处理器，具有v7-A Thumb®-2指令集，536MHz
- 2个1Gb DDR2（16M x 16位 x 8个存储区）
- 1个2Gb NAND闪存（256M x 8位）
- ECC508安全编码器
- 预装的Linux和以太网驱动程序
- 两个USB主机
- 一个micro-AB USB器件
- 串行UART接口
- JTAG端口
- 8位SD卡插槽
- 12V电源插孔
- 重置按钮
- 用于电源、重置、USB和NAND闪存禁用的LED
相关产品
Microchip Technology SAMA5D3 ARM® Cortex™-A5 eMPUs
Cortex™-A5 eMPUs operating at up to 536MHz while consuming under 200mW power.
Associated Board
Microchip Technology EVB-KSZ9131RNX插入式评估板
提供一个完整的平台，用于评估KSZ9131RNX的特性。
板布局

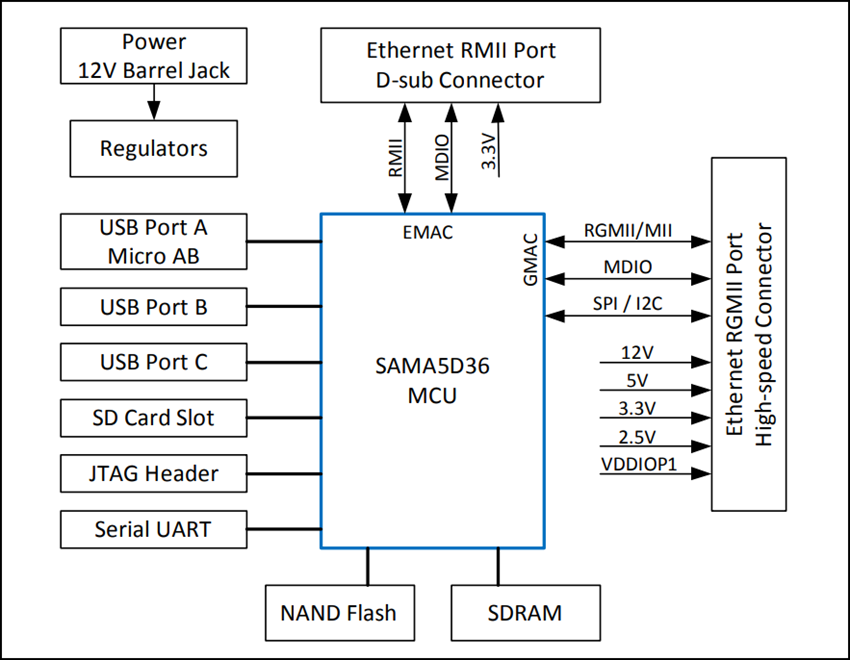

框图
发布日期: 2018-10-03
| 更新日期: 2022-12-12
