Microchip Technology SR087电源演示板

Microchip Technology SR087电源 (PS) 演示板是一款无电感器开关电源，设计用于直接通过120/230VAC线路工作。整流后的交流输入低于输出电压时，即可开启传输晶体管。当输出存储电容器达到调节点时，即可关闭晶体管。SR087 PS演示板提供12.6V和5V两种输出电压。

规范

  • 输入电压范围：90V至270VAC
  • 频率范围：45Hz至65Hz
  • 输出电压：
    • VOUT（无负载）：12.6V ± 8%（调节范围为9.0V至50V）
    • VREG：5.0V ± 5%
  • 满载效率（典型值）：
    • VIN=120VAC时为52%
    • VIN=230VAC时为44%
  • 无负载待机功耗（典型值）：
    • VIN=120VAC时为62mW
    • VIN=230VAC时为200mW
  • 最大输出电流：
    • VIN=120VAC时，IREG=60mA
    • VIN=120VAC时，IOUT + IREG=100mA
    • VIN=230VAC时，IREG=60mA
    • VIN=230VAC时，IOUT + IREG=60mA

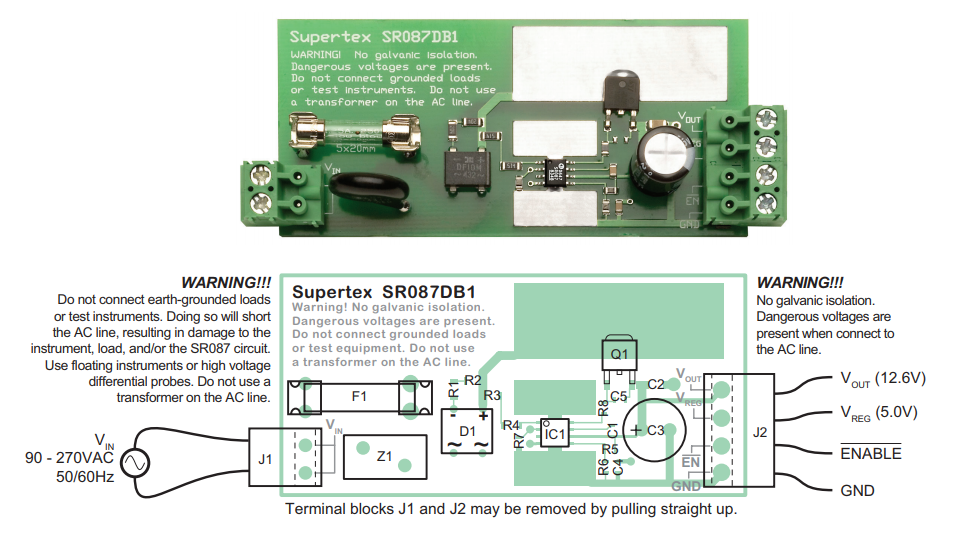

SR087 PS演示板布局和连接示意图

Microchip Technology SR087电源演示板
