Microchip Technology SSD1963 LCD控制器显卡
Microchip Technology SSD1963 LCD控制器显卡 (AC320214) 是一款子板，支持基于控制器的图形，用于 Xplained Ultra和Curiosity Ultra开发板。AC320214子板将16位并行图形数据直接从PIC32MZ EF和SAME70等并行通用Microchip MCU端口传输到所罗门系统公司的SSD1963 LCD显示控制器。然后，AC320214子板上的SSD1963通过50引脚LCD接口（连接LCD的带状电缆）连接到外部显示面板。该LCD控制器显卡还具有可选的基于MCU ADC的电阻式触摸功能。
Microchip Technology SSD1963 LCD控制器显卡可用于s8080 MCU模式（默认）或6800 MCU模式。通过该子板，可以为MCU可能没有足够内存或速度来控制大型基于RGB的TFT LCD显示屏的应用添加图形。
特性
- 内置1215KB框架缓冲器
- 支持高达864px x 480px（24bpp颜色）
- 支持TFT 18/24位通用RGB接口面板
- 支持8位串行RGB接口
- 硬件旋转：0°、90°、180°和270°
- 硬件显示镜像
- 硬件加窗
- 可编程亮度、对比度和饱和度控制
- 通过PWM信号实现动态背光控制 (DBC)
- MCU连接
- 8/9/16/18/24位MCU接口
- 撕裂效果信号
- 内置时钟发生器
- 可选基于MCU ADC的电阻式触摸

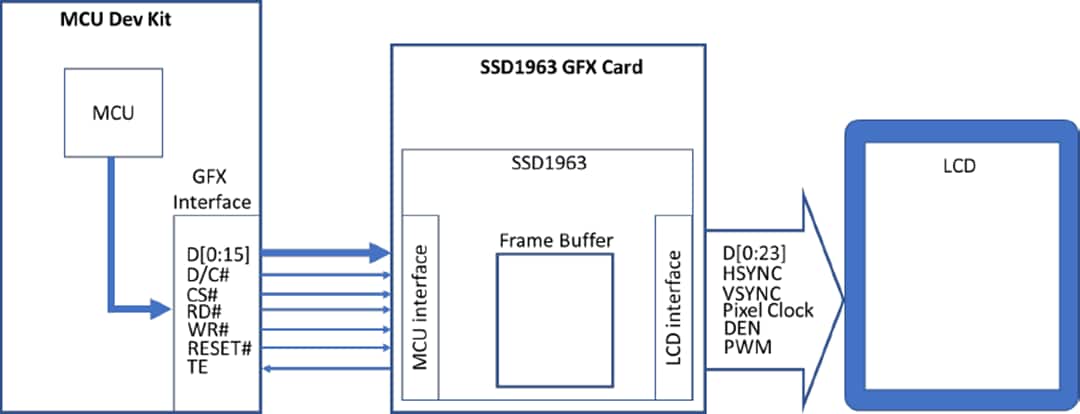

框图
