Microchip Technology UCS4003 USB Type-C®供电端口保护器
Microchip Technology UCS4003 USB Type-C® 供电端口保护器设计用于配置通道 (CC) 和D+、D-引脚（数据线路）。CC、D+、D-和SG_SENS引脚（接地短路）具有ESD保护功能，符合IEC 61000-4-2和ISO 10605标准。Microchip UCS4003在CC、D+和D-引脚上提供电池短路保护。该器件还为充电端口提供电池接地短路保护。此外，它可配置为在出现任何故障（D+/D-或CC过压除外）时置位为FAULT#。
特性
- AEC-Q100 汽车级
- 在D+、D-和CC引脚上的电池短路保护 (24V DC)
- 用于充电端口的电池接地短路保护
- FAULT#引脚置位可配置性
- 支持供电协议
- 在D+、D-、CC和SG_SENS引脚上符合IEC 61000-4-2和ISO 10605标准的ESD保护
- 过热保护（热关断）
- 温度范围：-40 °C至+125 °C
应用
- USB Type-C供电
- 消费类、工业和汽车保护

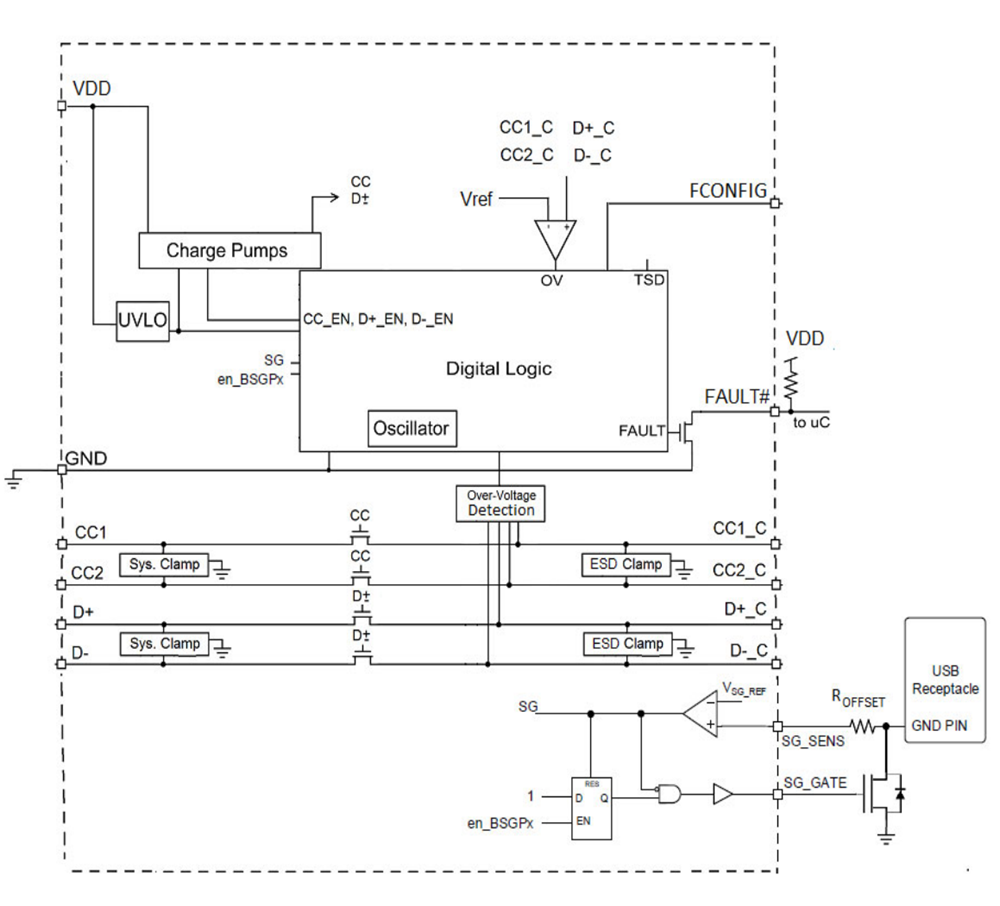

框图

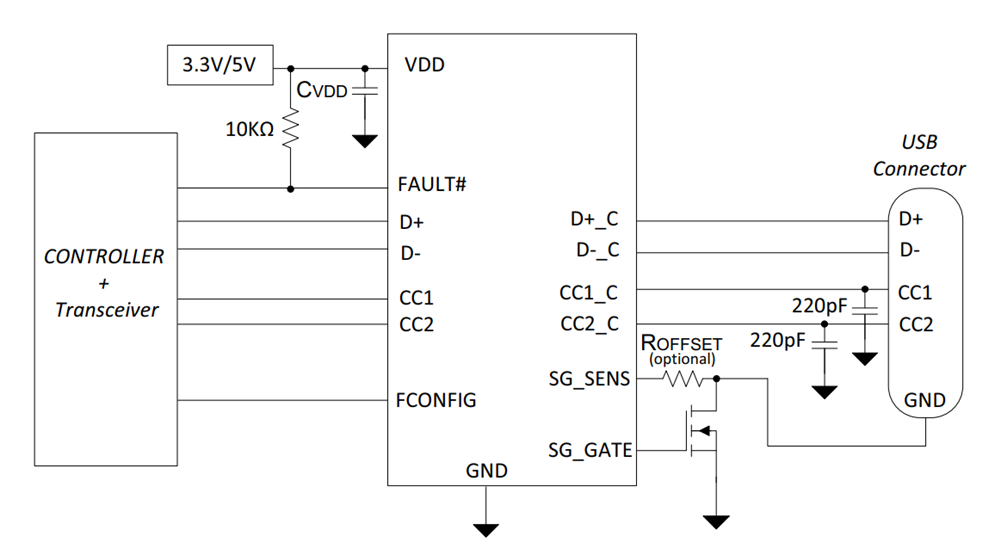

典型应用
封装类型
