Microchip Technology USB7002 USB 3.1控制器

Microchip Technology USB7002 USB控制器是一款4端口高速 (HS) 原生USB Type-C智能集线器，具有可配置性，完全符合USB 3.1 Gen 1规范。USB7002支持四个下行端口：两个带USB Type-C连接器的USB 3.1 Gen1端口以及两个带Type-A连接器的USB 2.0端口。USB7002还支持在所有四个下行端口上进行电池充电以及角色互换技术FlexConnect，FlexConnect可使任何下行端口成为主机（上行）端口。USB7002采用符合RoHS指令的12mm x 12mm x 0.9mm VQFN-100封装。

特性

  • 4个下行端口
  • USB技术：USB 3.1
  • 双重角色（方法）：是（多主机）
  • 带持久USB的双重角色：是
  • 超高速系列
  • 数据速率：10Gb/s
  • 接口类型：GPIO、I2C、I2S、SPI、UART
  • 工作电源电压：1.2V、3.3V
  • 符合电池充电规范BC 1.2
  • 智能集线器桥接：是
  • 1个上行端口（主机或OTG）
  • 符合RoHS指令

应用

  • 媒体集线器
  • 信息娱乐音响主机
  • 售后市场汽车产品
    • GPS系统
    • 信息娱乐系统
    • 高级仪器仪表与控制
  • LCD显示器
  • 多功能USB外设
  • 嵌入式汽车系统

手册

应用笔记

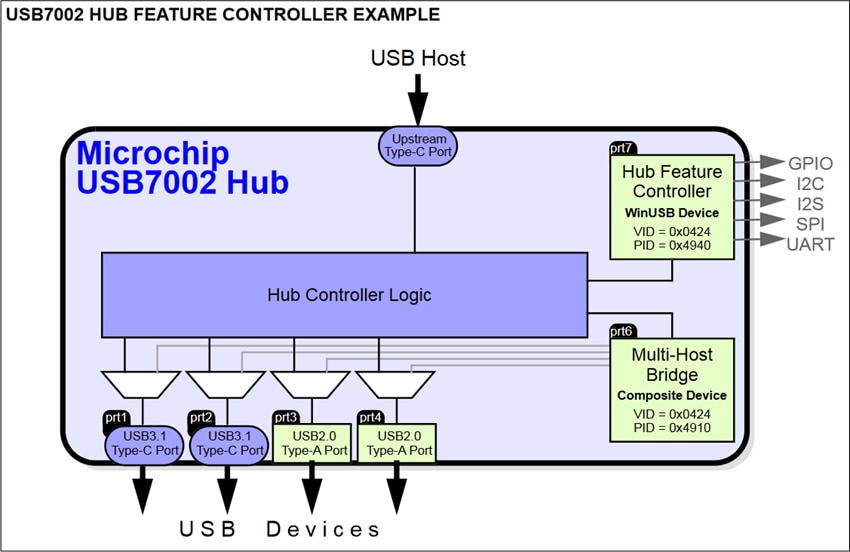

集线器特性控制器示例

Microchip Technology USB7002 USB 3.1控制器
