Microchip Technology USB7006 USB接口IC
Microchip Technology USB7006 USB接口IC是低功耗、OEM可配置、USB 3.2 Gen 1集线器控制器，具有6个下行端口。这些IC支持5Gbps极速+ (SS+)、5Gbps极速 (SS)、480Mbps高速 (HS)、12Mbps全速 (FS) 以及1.5Mbps低速 (LS) USB下行设备。这些IC用于独立的USB集线器、笔记本电脑扩展坞、PC主板、PC监视器扩展坞和多功能USB 3.2 Gen 1外设。
特性
- 6端口USB智能集线器，具有如下配置：
- 五个标准 USB 3.2 Gen 1下行端口
- 一个标准USB 2.0下行端口
- 内部集线器特性控制器，可实现如下功能：
- USB转I2C/SPI/I2S/GPIO桥接端点支持
- USB转内部集线器寄存器的读写
- 支持USB链路电源管理 (LPM)
- 通过USB主机将固件映像编程为外部SPI存储器器件
- USB-IF电池充电器版本1.2支持下行端口（DCP、CDP和SDP）
- 增强OEM配置选项可通过OTP或外部SPI存储器提供
- 采用100引脚 (12mm × 12mm) VQFN封装，符合RoHS标准
- 商业和工业级温度支持
- 通过汽车类/AEC-Q100认证
- USB 3.2 Gen 1兼容5Gbps、480Mbps、12Mbps和1.5Mbps运行
- USB 2.0引脚可耐受5V电压
- 可耐受1.21V电压的USB 3.2 Gen 1引脚
- 集成终端电阻和上拉/下拉电阻
应用
- 分立式USB集线器
- 笔记本电脑扩展坞
- PC主板
- PC显示器扩展坞
- 多功能USB 3.2 Gen1外设

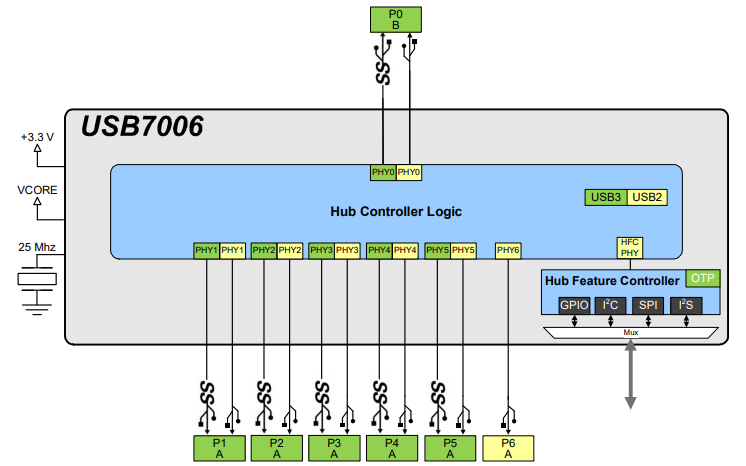

内部框图
