Microchip Technology USB7016 USB接口IC
Microchip Technology USB7016 USB接口IC是低功耗、OEM可配置、USB 3.2 Gen 1集线器控制器，具有6个下行端口。USB7016接口IC完全符合通用串行总线第3.2版规范和USB 2.0链路电源管理附录的规定。这些IC是标准USB 3.2 Gen 1集线器，支持本机基本Type-C，下行端口1上集成了CC逻辑。USB7016 IC支持OEM使用Configuration Straps来配置其系统。应用包括独立的USB集线器、笔记本电脑充电座、PC主板、PC监视器充电座和多功能USB 3.2 Gen 1外设。
特性
- 6端口USB智能集线器，具有如下配置：
- 原生USB Type-C®支持下行端口1
- 三个标准USB 3.2 Gen 1下行端口
- 两个标准USB 2.0下行端口
- 内部集线器特性控制器，可实现如下功能：
- USB转I2C/SPI/I
- 2S/GPIO桥接端点支持
- USB转内部集线器寄存器的读写
- 支持USB链路电源管理 (LPM)
- 通过USB主机将固件映像编程为外部SPI存储器器件
- USB 3.2 Gen 1兼容5Gbps、480Mbps、12Mbps和1.5Mbps运行：
- USB 2.0引脚可耐受5V电压
- 可耐受1.21V电压的USB 3.2 Gen 1引脚
- 片上微控制器：
- 管理I/O、VBUS和其他信号
- 96kB RAM和256kB ROM
- 8kB一次性可编程 (OTP) ROM：
- 包括片上电荷泵
- 通过OTP存储器、SPI外部存储器或SMBus进行配置编程
- USB-IF电池充电器版本1.2支持下行端口（DCP、CDP和SDP）
- FlexConnect：
- 上行和所有下行端口的角色在命令上可逆
- USB桥接：
- USB转I2C、SPI、 I2S 和 GPIO
- 增强OEM配置选项可通过OTP或外部SPI存储器提供
- 采用100引脚 (12mm x 12mm) VQFN封装
- 符合RoHS指令的封装
- 商业和工业级温度支持
- 通过汽车类/AEC-Q100认证
应用
- 分立式USB集线器
- 笔记本电脑扩展坞
- PC主板
- PC显示器扩展坞
- 多功能USB 3.1 Gen1外设

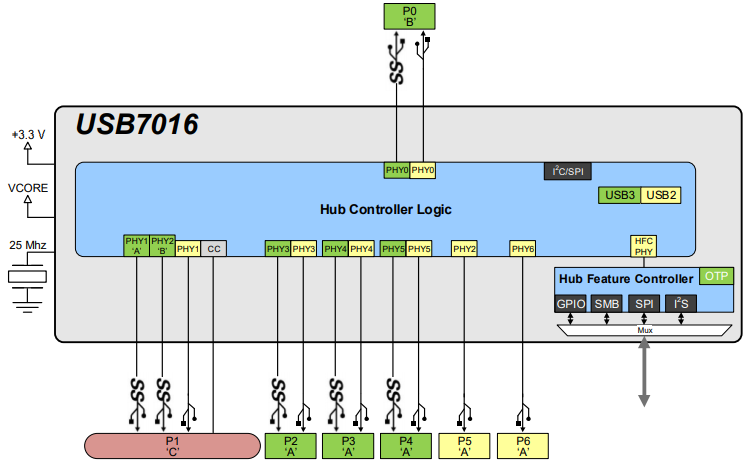

USB7016内部框图
发布日期: 2021-08-04
| 更新日期: 2022-03-11
