Microchip Technology Vienna 3相PFC参考设计
Microchip Vienna 3相功率因数校正 (PFC) 参考设计为3相Vienna PFC参考设计，适用于混合动力电动汽车/电动汽车 (HEV/EV) 充电器和大功率开关模式电源 (SMPS) 应用。该参考设计采用碳化硅 (SiC) 技术，使用Microchip的mSIC™ MOSFET和肖特基势垒二极管 (SBD)，在30kW输出时实现98.6%的效率。
特性
- 设计用于30kW应用
- 1200V mSiC二极管和700V mSiC MOSFET，具有高雪崩/重复性非钳位电感开关 (UIS)
- 3相380/400VRMS 输入电压，50Hz或60Hz
- 开关频率：140kHz
- 输出电压：700V DC
- PCB布局针对安全性、电流应力、机械应力和抗噪性进行了优化
- dsPIC33CH数字信号控制器 (DSC)，用于数字控制

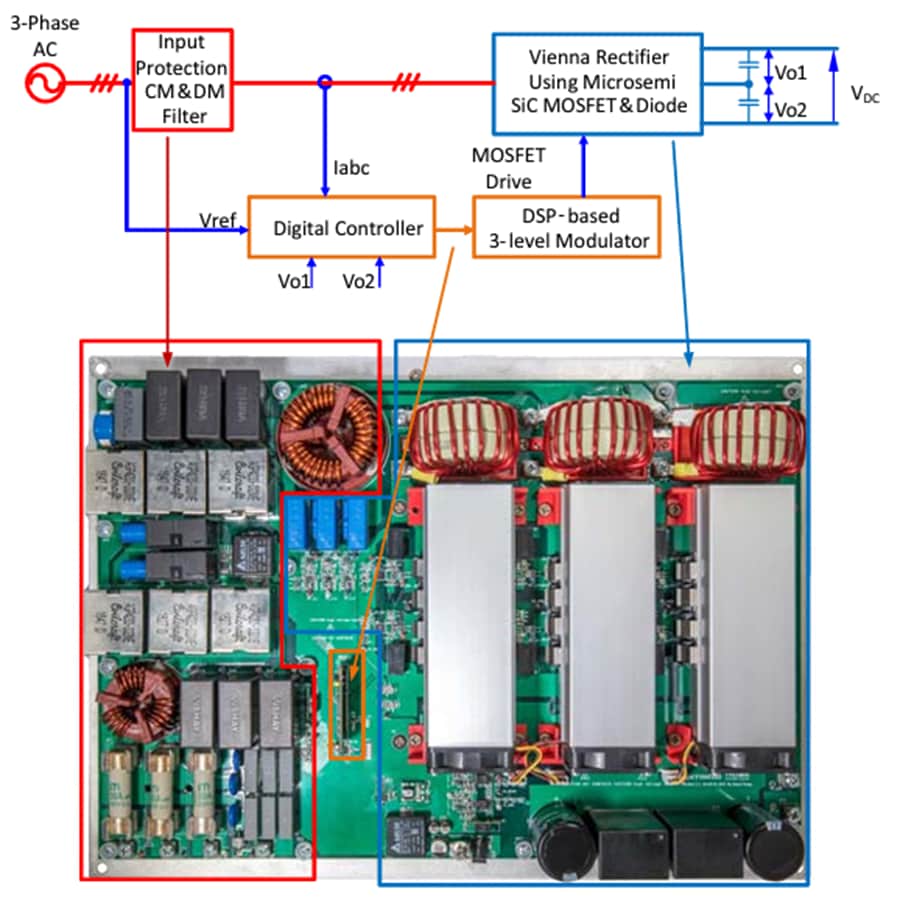

框图
零件选型指南
相关产品
Microchip Technology 碳化硅 (SiC) MOSFET
与传统的硅 (Si) 功率MOSFET相比，具有出色的动态性能和热性能。
Microchip Technology 碳化硅 (SiC) 肖特基势垒二极管
零正向和反向恢复电荷，提高了系统效率。
相关开发工具
Microchip Technology 高压辅助电子保险丝参考设计
用于混合动力电动汽车和电动汽车应用中的高压辅助电子保险丝技术的演示板。
