Microchip Technology WFI32E02高引脚数 (HPC) Curiosity板
Microchip Technology WFI32E02高引脚数 (HPC) Curiosity板 (EV89Y10A) 用于评估和演示具有高达200 MHz CPU时钟频率的PIC32MZ1025W104片上系统 (SoC) 和WFI32E02模块。PIC32 WFI32 Curiosity HPC板是支持使用片上微控制器 (MCU) 外设进行快速原型设计的开发平台。该板通过PICkit™ 板载 (PKOB4) 调试器提供集成的编程/调试功能，该调试器需要一根USB Type-C™ 电缆为电路板供电和编程，另一根用于USB主机/设备工作模式的Micro-B电缆。Microchip Technology PIC32 WFI32 Curiosity HPC板支持各种应用，例如物联网 (IoT) 和其他支持Wi-Fi®的应用。
特性
- 经认证的WFI32E02UC Wi-Fi单频 (2.4GHz) 模块
- 可使用MikroElectronika click板或基于Microchip RN的附加板扩展功能的2个mikroBUS™插座
- 支持多个Microchip以太网PHY子板
- 2个用户LED
- 2个用户可配置开关
- 1个复位开关
- 2个GPIO扩展排针
- 基于MCP2200的板载USB转UART串行转换器
- 板载温度传感器
- 板载32KHz辅助振荡器
- 用于连接QT7/QT8/T9 XPRO套件的20针Xplained Pro (XPRO) 接头，可集成触摸按钮支持并演示触摸特性
- 32Mb外部SPI串行闪存
- PICkit板载4 (PKOB4) 支持
- 在线串行编程™ (ICSP™) 接头，可用于外部调试器，例如MPLAB ICD 5、MPLAB PICkit 4、MPLAB PICkit 5和MPLAB Snap
应用
- 物联网(IoT)的网关解决方案
- 其他支持Wi-Fi®的应用
套件内容
- 安装在PIC32 WFI32 Curiosity HPC板上的WFI32E02UC模块
- 公头USB Type-A电缆转USB Type-C™电缆
正面概览

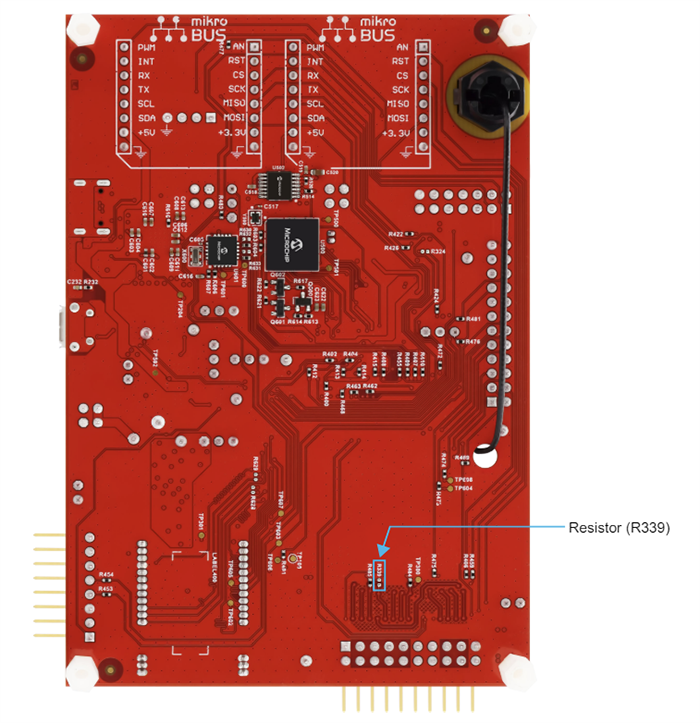

背面概览

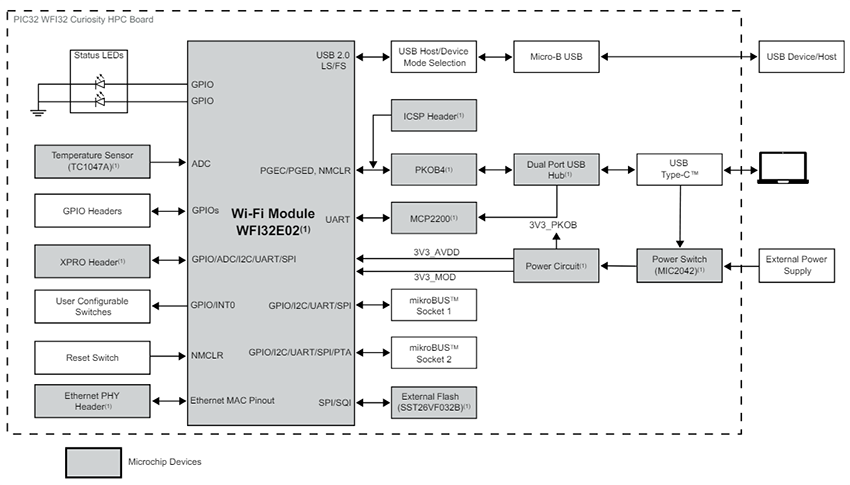

框图
