Microchip Technology ZL40294B 1至20个扇出缓冲器

Microchip Technology ZL40294B 1至20个扇出缓冲器是超低附加抖动、低功耗缓冲器，完全符合Intel DB2000QL标准。ZL40294B的工作电源为3.3V ±5%，并支持PCIe Gen 5.0和Gen 6.0规格。

Microchip Technology ZL40294B 缓冲器提供12kHz至20MHz的附加相位抖动，抖动频率为32fs，典型频率为156.25MHz。这些设备的工作温度范围为-40°C至+85°C。ZL40294B非常适合PCI Express第1/2/3/4/5/6代时钟分配、服务器、存储器和数据中心。

特性

  • 完全符合Intel DB2000QL规格
  • 20个低功耗推挽HCSL PCIe输出
  • 支持PCIe Gen 5.0和Gen 6.0规范
  • 在DB2000QL频带中，典型值为12fs的超低附加抖动
  • PCIe Gen 6典型值为4fs RMS的附加相位抖动
  • 12kHz至20MHz的附加相位抖动，典型值为32fs，频率为156.25MHz
  • 支持0 MHz至250 MHz的时钟频率
  • 支持3.3 V电源
  • 内置低压差 (LDO) 稳压器，具有出色的电源噪声抑制能力
  • 最大输出至输出偏移：50ps
  • SMBus接口
  • 侧带接口 (SBI)
  • 八个OE引脚
  • 85Ω差分传输线的嵌入式系列端接电阻器
  • 对扩频时钟透明

应用

  • PCI Express第1/2/3/4/5/6代时钟分配
  • Intel QPI
  • 服务器
  • 存储器和数据中心
  • 开关和路由器

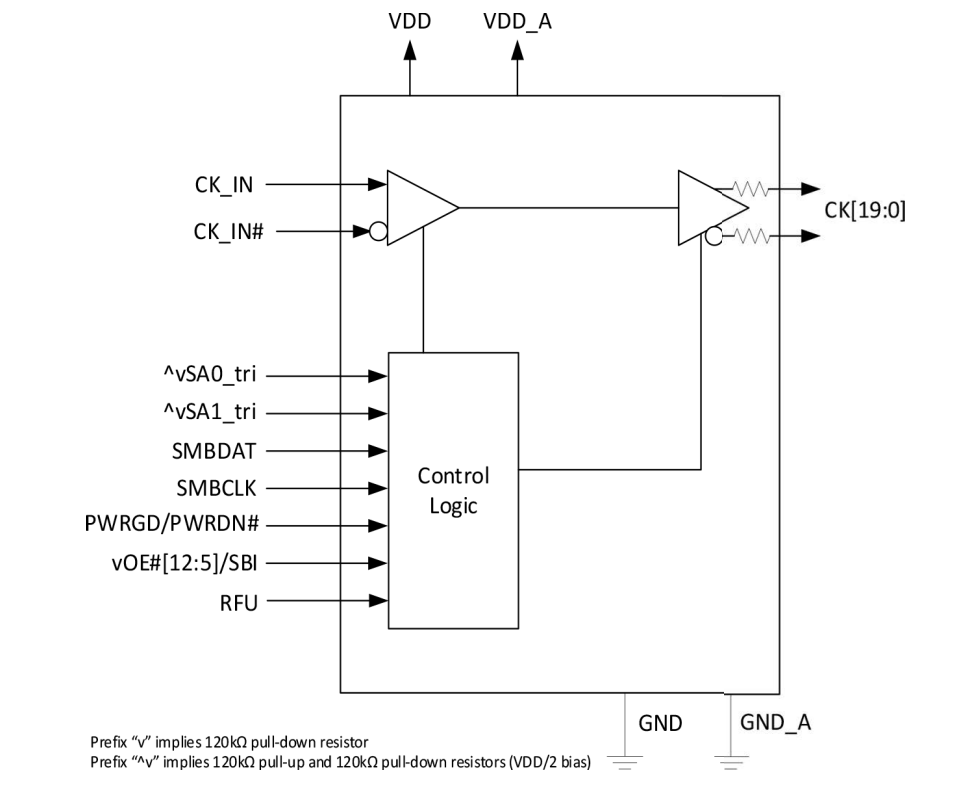

功能框图

框图 - Microchip Technology ZL40294B 1至20个扇出缓冲器
