Microsemi / Microchip ZL40264四路输出扇出缓冲器
Microsemi/Microchip ZL40264四路输出扇出缓冲器属于高性能、超低抖动和低功耗PCIe Gen 1至5、Intel QPI扇出缓冲器系列，具有独立的输出使能引脚。借助四路输出ZL40264并利用独立的输出引脚，可创建热插拔PCIe时钟树。应用包括PCI Express第1/2/3/4/5代时钟分配、Intel QPI和UPI分配、服务器、存储和数据中心、交换机和路由器。
特性
- 一路差分输入，可接受任何差分格式
- 四路差分HCSL输出
- 超低附加抖动：32fs（在12kHz至20MHz集成频段内，400MHz时钟频率）
- 支持0MHz至400MHz的时钟频率
- 支持用于HCSL输出的2.5V或3.3V电源
- 内置低压差 (LDO) 稳压器具有出色的电源噪声抑制能力
- 最大输出至输出偏移：50ps
- 针对各差分对的独立输出使能引脚
- 传输扩频，无衰减
应用
- PCI Express第1/2/3/4/5代时钟分配
- UPI/QPI时钟分配
- 低抖动时钟树
- 逻辑转换
- 时钟和数据信号恢复
- 高性能微处理器时钟分配
- 测试设备

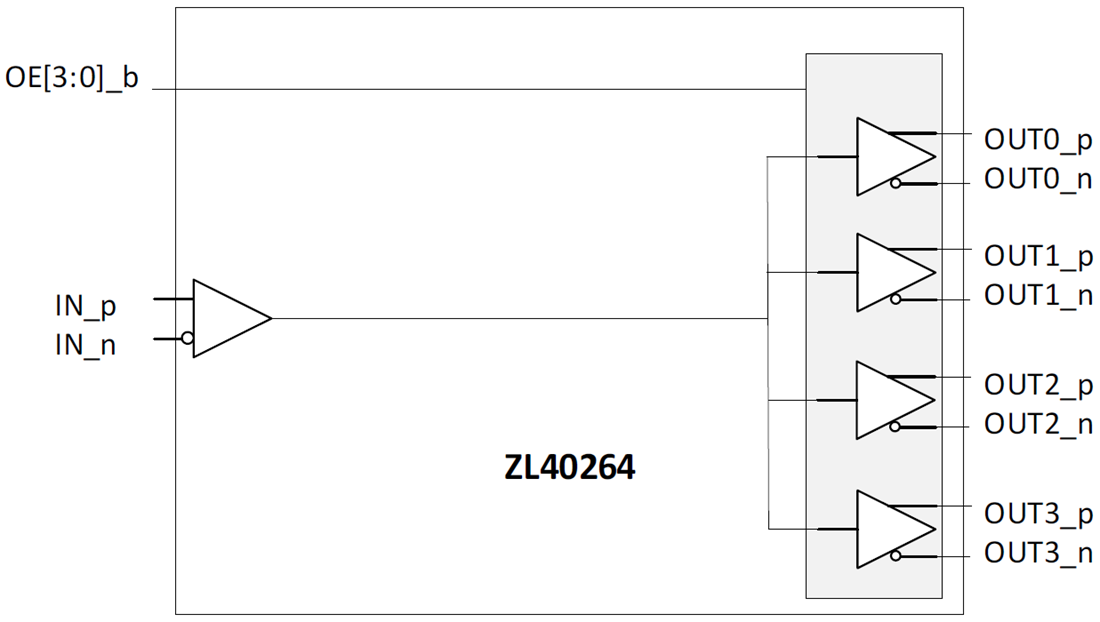

功能框图
