Microchip RN-171 802.11 b/g 无线局域网模块 & 评估板Microchip RN-171 802.11 b/g 无线局域网模块是一个完备的、独立的 TCP/IP 无线联网模块。它内置 2.4GHz 无线电、32 位 SPARC 处理器、TCP/IP 栈、实时时钟、加密加速器、功率管理、和模拟传感器接口。得益于小尺寸和极低功耗，RN-171 成为移动无线应用，如资产监控、传感器、便携式电池供电设备等的理想选择。 该模块预加载了固件，可简化集成、减少应用程序开发工作。在最简单的配置中，该硬件只需四个连接（PWR、TX、RX、GND）即可建立无线数据连接。此外，模拟传感器输入还能连接多种传感器，如温度、音频、运动和加速度。RN-171 能进入休眠模式、唤醒时能自动扫描并与接入点建立连接，因此非常适合漫游应用。RN-171 还内置 HTML 客户端，自动向 Web 服务器发布 UART 串行数据或传感器数据。RN-171-EK 和 RN-171-PICtail 这两个评估板也可获得。 |
||||||||||||||||||||
|
||||||||||||||||||||
|
共同特性
RN-171-PICtail 特性
RN-171 特性
RN-171-EK 特性
应用
|
||||||||||||||||||||

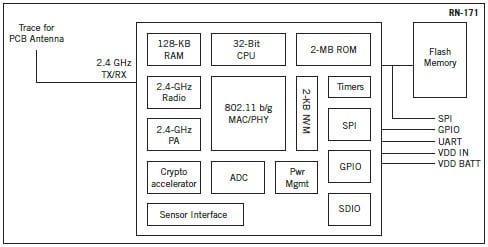

方框图 |
||||||||||||||||||||
 RN-171-PICtail 评估板RN-171-PICtail 评估板是完备的、独立的无线局域网接入设备，包含一个 TCP/IP 栈和相关应用程序。模块一经配置，无线电即可自动访问 Wi-Fi 网络，并通过 UART 发送和接收数据。 RN-171-PICTAIL 评估板可以无缝搭配 Microchip Technology PIC18 Explorer 开发板使用。该评估板可直接插接 PICtail™ PIC18 Explorer 板上的模块化连接器，给基于 PIC18 的微控制器设计增加无线功能。 了解关于 RN-171-PICtail 评估板和其他产品的更多信息 Microchip PICtail™ WiFly 无线电模块评估板 |
||||||||||||||||||||
 RN-171-EK 评估板RN-171-EK 评估板是现场可用、经 Wi-Fi 联盟认证的 802.11 原型搭建平台，用于 RN-171 模块。该板具有灵活性，可通过标准 USB 接口（经 FTDI 芯片组）直接连接 PC、或通过 TTL UART 接口连接嵌入式处理器。 RN-171-EK 包含一个电池升压电路，这样就有可能采用两节 AAA 电池给电路板供电（使用电池升压电路时，输入电压可下降到低至 2.0V DC）。该电池升压电路使得 RN-171-EK 成为传感器、数据采集系统、控制器等电池供电应用的理想选择。状态 LED 和跳线方便快速建立原型并集成到现有系统。 此外，模拟传感器接口提供直接的连接，无需外部微控制器即可读取温度、加速度及其他模拟数据。RN-171 模块通过简单的 ASCII 命令语言即可从控制台进行编程和控制。配置一经设置，模块即可自动扫描查找接入点、建立联系、进行身份认证，并在任意 Wi-Fi 网络上连接。此外，该模块还能自动唤醒、发送数据到远程主机、然后返回低功耗休眠状态。 |
||||||||||||||||||||
 |
