Microchip Technology HV9803 LED 驱动器集成电路

微芯科技  HV9803 LED 驱动器集成电路是一款在恒定关断模式下工作的开环平均模式电流控制 LED 驱动器集成电路。微芯科技  HV9803 LED 驱动器集成电路具有达 ±2% 的电流精度，可对 LED 电流进行紧密的线路和负载调节，且无需环路补偿或进行高侧电流检测。其自动调零电路消除了输入失调电压和电流感测比较器的传播延迟产生的影响。HV9803 采用 7.0~13.2V 电源供电。该集成电路具有快速 PWM 调制响应能力。该线性调制输入 LD 可接受高达 2.5V 的参考电压。该集成电路配备一个限流比较器，可提供断续模式输出短路保护。它还具有可编程设定的输入欠压关断功能。

特性

  • Fast average current control
  • Correction for propagation delay and offset voltage
  • Fixed off-time switching mode
  • Linear dimming input
  • PWM dimming input
  • Output short circuit protection with programmable skip mode
  • Input under-voltage shutdown
  • SOIC-8 Package

应用

  • Backlighting of LCD Panels

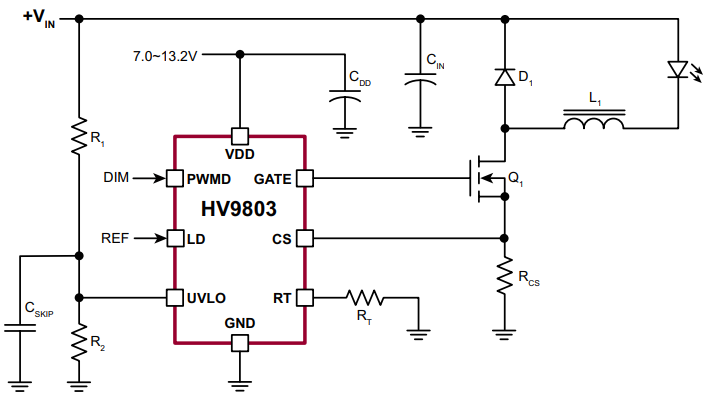

Typical Application Circuit

Microchip Technology HV9803 LED 驱动器集成电路
