Molex EconoLatch线对线连接器
Molex EconoLatch线对线连接器设计用于支持快速交换接线端子，实现无中断操作。EconoLatch 3.68mm间距连接器支持每电路高达11.5A的电流。利用EconoLatch连接器，可将端子精确对准到压接外壳中，实现最大的电气接触完整性和可靠性。尼龙连接器外壳可接受公端子和母端子。这些EconoLatch连接器有单排和双排可供选择，能实现最大的设计灵活性和防呆型插接。
特性
- 连接器
- 借助摩擦锁特性，可固定插接的外壳
- 可选的面板安装锁闩选项
- 极化和电路标识符
- 端子
- 双重锁定插销
- 从任何方向快速插入
- 采用设有2个触点的分束设计
应用
- 消费类产品/家用电器
- 冰箱
- 洗衣机
- 烘干机
- 照明
- 内部照明
- 夹具
- 镇流器
- 工业流水线设备
- 医疗
- 医疗保健IT
- 患者护理设备
- 汽车车内照明
规范
- 1 to 10 positions
- Single or double row
- 3.68mm pitch
- 250V maximum
- 11.5A maximum current
- 10mΩ maximum initial contact resistance
- 1500VAC dielectric withstanding voltage
- 1000MΩ insulation resistance
- 11N maximum contact insertion force
- 50N minimum contact retention to housing
- 50N maximum mating force per circuit
- 50N minimum unmating force per circuit
- 25 cycle maximum durability
- Natural PA66 housing
- Copper Alloy contacts
- Tin-plating in the contact area
- -40°C to +105°C operating temperature range
- 1, 2, 3, 4, 6, 8, and 10 circuits for the 15017x
- 22AWG to 16AWG range for the 15018x
- RoHS compliant

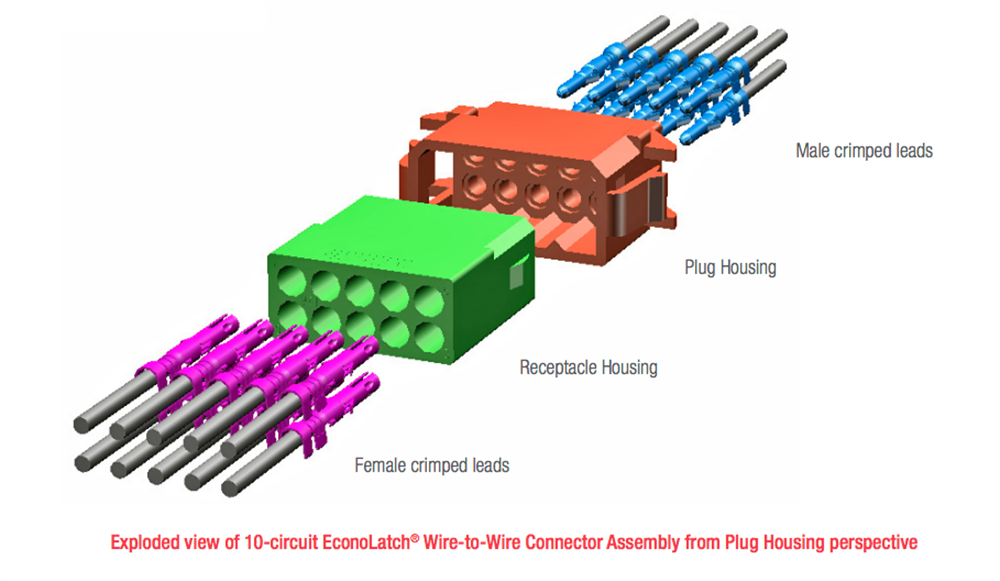

插配配置
相关产品
Molex EconoLatch手动压接工具
全周期棘轮手动工具，确保AWG 16至18的完全压接。
