Molex Milli-Grid连接器系统
Molex Milli-Grid™连接器系统是基于2.00mm x 2.00mm网格模式的高密度连接器系统。该系统为线对板 (W2B)、板对板 (B2B) 和电缆对板 (C2B) 应用提供了完整的设计灵活性。Milli-Grid连接器系统包括压接端子、外壳、接头和插座，有镀金或镀锡型号可供选择。该系统提供的插座有单排和双排型号可选，具有大量插接和端接选项。Milli-Grid连接器系统提供的接头有带护罩和无护罩类型可选。
Molex Milli-Grid连接器系统包括无卤素、带护罩连接器，具有可靠的插接性能，同时满足无卤素要求。
Molex Milli-Grid系统还包括单排连接器（带正向锁定），用于线对线和线对板信号配置。
特性
- 可提供镀金和镀锡型号
- 早期入门级系统的压接端子提供较长的引脚滑动，可实现更可靠的接触
- 中心极化键，可防止误插接
- 锁定斜面，为接头提供强大的保持力
- IDT (Integrated Device Technology) 插座应变消除（可选），可增强电缆保持力
- 锁定窗口，可确保牢固锁定到插座
- 标记特性，为第一个电路位置提供标记
应用
- 汽车：
- 汽车音响
- 数据/遥测
- GPS
- 消费类产品：
- 复印机
- 传真机
- 打印机
- 卫星广播
- 网络：
- 路由器/交换机
- 电信：
- 集线器
- 路由器
- 服务器
- 交换机

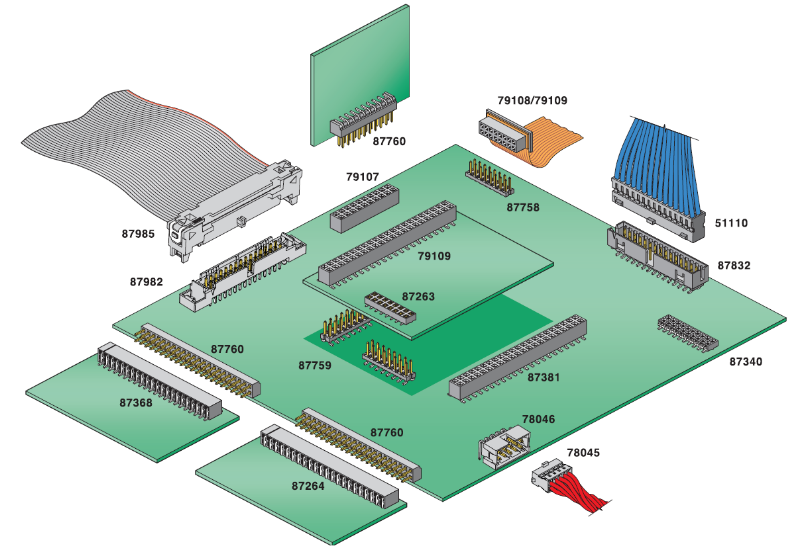

Milli-Grid连接器系统概述
