Murata Electronics BLH03噪声滤波器

Murata Electronics BLH03噪声滤波器是高频、宽带滤波器，采用水平绕组内部线圈结构，可实现低存储电容。 这些滤波器具有高达150mA额定电流、 ±40%阻抗（100MHz时）容差以及-40°C至125°C工作温度范围。BLH03滤波器的尺寸为0.6mm x 0.3mm，适合用于手机等小型设备的噪声抑制。

特性

  • 高噪声抑制性能
  • BLH03HA400SN1：
    • 额定电流：150mA（85°C时）
    • 直流电阻：2.2Ω（最大值）
    • 阻抗：40Ω（100MHz时）
    • 阻抗容差：±40%（100MHz时）
  • BLH03HG901SN1：
    • 额定电流：100mA（85°C时）
    • 直流电阻：3Ω（最大值）
    • 阻抗：900Ω（100MHz时）
    • 阻抗容差：±40%（100MHz时）
  • 工作温度范围：-40°C至125°C

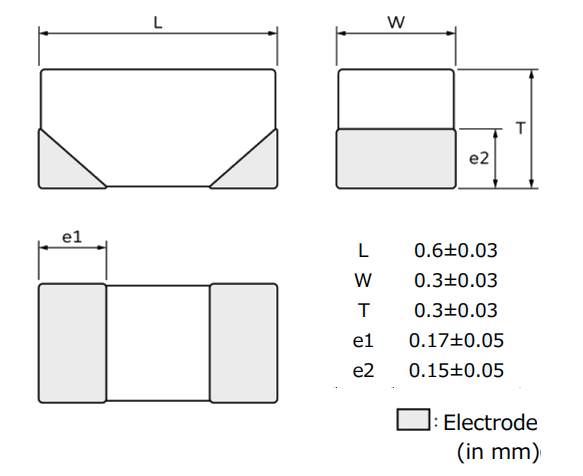

尺寸图

机械图纸 - Murata Electronics BLH03噪声滤波器

目录

View Results ( 2 ) Page
物料编号 数据表 容差 最大直流电阻 阻抗 工作温度范围 通道数量 屏蔽 端接类型
BLH03HA400SN1D BLH03HA400SN1D 数据表 40 % 2.2 Ohms 40 Ohms - 40 C to + 125 C 1 Channel Shielded SMD/SMT
BLH03HG901SN1D BLH03HG901SN1D 数据表 40 % 3 Ohms 1.5 kOhms - 40 C to + 125 C 1 Channel Shielded SMD/SMT
发布日期: 2023-09-01 | 更新日期: 2023-09-14
