Murata LBAD0XX1SC 1SC型CAT M1和NB-IoT模块
Murata LBAD0XX1SC 1SC型CAT M1和NB-IoT模块是一款超低功耗模块，设有用户友好型AT命令接口，可实现无缝集成。此模块具有外部天线配置、1.5μA休眠电流（平均值）、16MB闪存，以及OTA固件升级。LBAD0XX1SC 1SC型Cat。M1和NB-IoT模块设计符合3GPP发布规范，优化用于3类LTE输出功率 (+23dBm)。该模块符合FCC/IC、ETSI和TELEC监管认证以及PTCRB和GCF等全球认证。1SC型Cat.M1和NB-IoT模块的尺寸为11.1mm x 11.4mm x 1.4mm（典型值），采用LGA封装。该模块用于可穿戴设备、智能电表、医疗保健和资产跟踪应用。
特性
- 符合3GPP第13版或第14版标准
- 3GPP release 14 eDRX和PSM模式
- LTE CAT M1 - 23dBm（标称值）
- LTE NB1 - 23dBm（标称值）（仅限双模块）
- 外部天线配置
- SIM配置：
- 外部和集成SIM卡，支持 MNO/MVNO（可选）
- 功耗可实现长达10年的电池寿命：
- 休眠电流：1.5µA（平均值）
- 8超帧eDRX电流时<45>
- 休眠窗口可配置PSM电流
- 尺寸：11.1mm x 11.4mm x 1.4mm（典型值）和1.5mm（最大值）
- 采用LGA封装
- OTA固件升级
- PTCRB和GCF全球认证
- FCC/IC、ETSI和TELEC监管证书
- 16MByte闪存
- MSL4湿度控制
- 4G LTE技术能力
- 专用LTE半双工操作（HD-FDD），用于CatM1
- LTE通用调制解调器支持（低频段和中频段）：
- 低频段B5/B8/B12/B13/B17/B18/B19/B20/B26/B28
- 中频段B1/B2/B3/B4/B25
- 优化用于3类LTE输出功率 (+23dBm)
- 工作温度范围：-40°C至85°C
- 通过AT命令根据3GPP TS27.005、27.007和定制AT命令进行控制
- IPv4/IPv6堆叠，支持TCP和UDP协议
- 运营商认证：AT&T、Vodafone、DT、Telefonica、Softbank、KDDI、KT、Truphone、TMO、Telstra、SKT、LG U+和USCC（仅限1SC-151）
- 符合RoHS标准
应用
- 可穿戴设备
- 智能电表
- 电动自行车
- 医疗/保健
- 车队管理设备/跟踪器

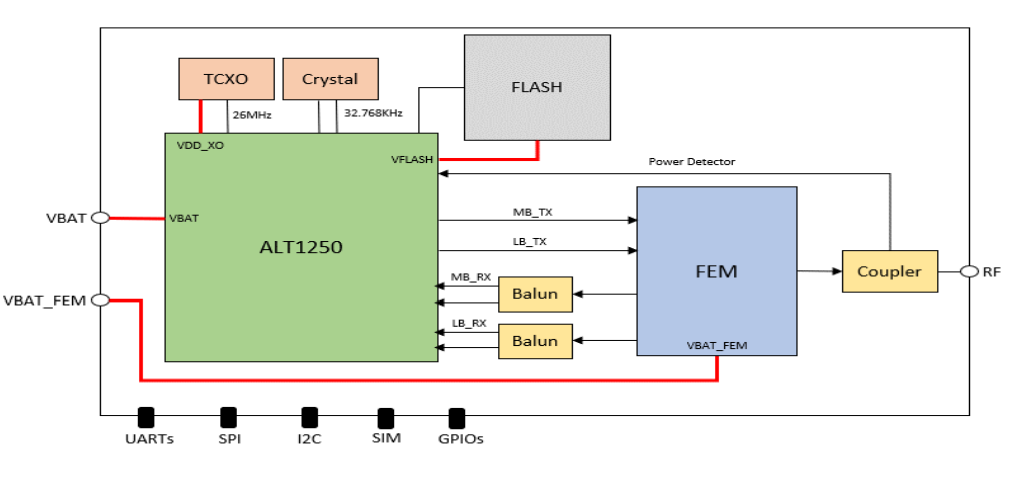

框图
视频
相关评估套件
Murata LBAD0XX1SC-DM-EVK-B 1SC型评估套件
包括一个1SC型评估板、两根mini USB电缆和一份快速入门指南。
发布日期: 2024-07-26
| 更新日期: 2025-10-30
