Murata 2DK型UWB/BLUETOOTH® LE组合模块

Murata 2DK型UWB/BLUETOOTH® 低功耗组合模块 (LBUA2Z2DK-882) 是一款2DK型一体化超宽带 (UWB) +蓝牙低功耗组合模块。该模块集成了NXP Trimension™ SR040超宽带芯片组、NXP QN9090蓝牙® LE+MCU芯片组、板载天线和外设元件。LBUA2ZZ2DK-882具有低功耗，可支持纽扣电池运行和一般物联网设备。

特性

  • 主IC
    • UWB NXP Trimension SR040芯片组
    • MCU+蓝牙低功耗NXP QN9090芯片组
  • 符合标准
    • IEEE802.15.4z HRP PHY
    • 蓝牙LE 5.0
  • 支持UWB频段，通道5和9
  • UWB/蓝牙低功耗板载天线
  • 内部32.768 kHz Xtal睡眠时钟
  • 内部系统时钟
    • 55.2MHz Xtal (SR040)
    • 32MHz Xtal (QN9090)
  • 表面贴装、LGA封装
  • 湿度灵敏性等级 (MSL)：3级
  • 符合RoHS指令

应用

  • 纽扣电池运行
  • 通用物联网设备

规范

  • 640KB闪存/152KB SRAM (QN9090)
  • UWB频率范围：6250MHz至8250MHz
  • 电源电压范围：1.9V至3.6V
  • 尺寸：19.6mm ×18.2mm，最大高度为2.3mm
  • 工作温度范围：-30°C至+85°C

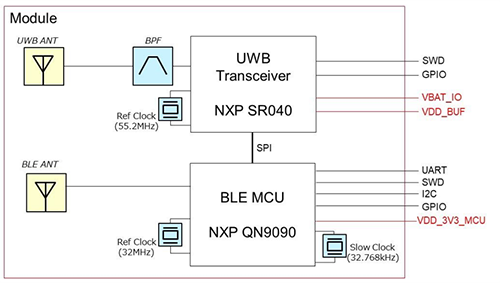

框图

框图 - Murata 2DK型UWB/BLUETOOTH® LE组合模块

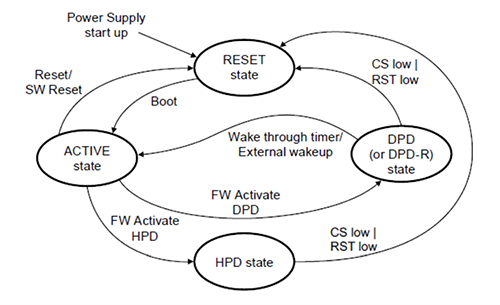

电源模式

Murata 2DK型UWB/BLUETOOTH® LE组合模块

视频

板载组件

NXP Semiconductors QN9090和QN9030 BLUETOOTH® 5 SoC

大容量、超低功耗BLUETOOTH® 5片上系统，由Arm®  Cortex®-M4 CPU提供支持。
