Murata MYC0409 评估模块
Murata MYC0409评估模块设计用于评估MYC0409超薄直流-直流转换器。这些MYC0409独立电荷泵模块配置在20V至60V输入电压范围内工作。MYC0409-NA-120WD-EVM和MYC0409-NA-200WD-EVM模块的输出电压为输入电压的固定“除以4”转换比。输入和输出电容器安装在板上，以适应整个输入和输出电压范围。每个评估模块都需要单独的实施板，用于测量电压、效率、功率耗散和负载调节。MYC0409评估模块非常适用于数据中心、服务器、网络设备、基站和LED标牌。
特性
- 评估MYC0409超薄直流-直流转换器
- 工作输入电压范围：20V至60V
- 开关频率：270kHz
- 满载效率：95%
EVM概述
相关转换器
Murata Electronics MYC0409超薄直流-直流转换器
设计又小又薄，采用11.5mm x 9.5mm x 2mm LGA封装，效率高达96.5%。

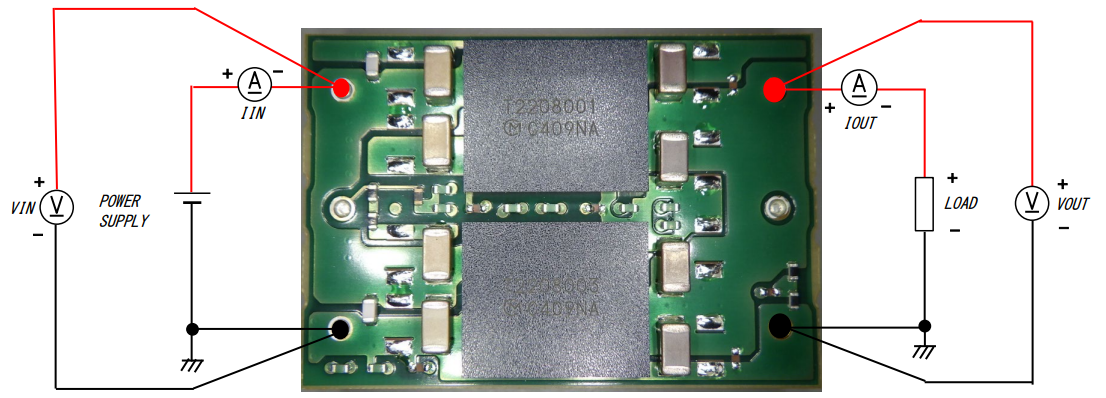

评估板连接
MYC0409-NA-120WD-EVM启动程序
1. 将电源电流限制设置为至少4A。将电源连接到VIN 电源 (+) 和VIN 电源 (-)。
2. 在VOUT 电源 (+) 和VOUT 电源 (-) 之间连接一个容量大于10A的电子负载。
3. 将输入电压设置为48V，并将其打开。
4. 测量输出电压。VOUT 应为VIN/4=12V。
5. 缓慢增加负载电流，同时监控输出电压。输出应下降，因为该模块只是一个分频器。
MYC0409-NA-200WD-EVM启动程序
1. 将电源电流限制设置为至少6A。将电源连接到VIN 电源 (+) 和VIN 电源 (-)。
2. 在VOUT 电源 (+) 和VOUT 电源 (-) 之间连接一个容量大于19A的电子负载。
3. 将输入电压设置为48V，并将其打开。
4. 测量输出电压。VOUT 应为VIN/4=12V。
5. 缓慢增加负载电流，同时监控输出电压。输出应下降，因为该模块只是一个分频器。
MYC0409-NA-120WD-EVM原理图
MYC0409-NA-200WD-EVM原理图
