Murata Power Solutions Murata Power Solutions MTU2 系列隔离型 2W 单 & 双输出 SM 直流/直流转换器
Murata Power Solutions MTU2 系列隔离型 2W 单&双输出 SM 直流/直流转换器是新推出的具有微型表面贴装、高性能 2W 直流/直流转换器。MTU2 系列占位面积比上一代 2W SMD 直流/直流转换器缩小了 50% 以上，可以在宽幅温度范围上提供 2W 的可用输出功率。MTU2 系列更为有效，并改进了稳压性能，适用于不允许宽幅输出电压变化的应用。MTU2 系列与 MTU1 系列引脚兼容。器件适用于需要进行大批量生产的各类应用。
特性
- Patent protected
- UL 60950 recognized
- Footprint over pins 0.69cm2
- Single and dual isolated output
- 1kVDC isolation
- Efficiency up to 85% (typ.)
- MSL Level 1
- Power density 3.403W/cm3
- 3.3V, 5V, 12V, and 24V input
- 5V, 12V, and 24V single and dual outputs
- Custom solutions available
- Multi-layer ceramic capacitors
规范
- 2.97V to 26.4V voltage range, continuous operation
- 10mAp-p reflected ripple current
- 2.0W rated power
- 1.0% to 1.3% line regulation range
- 1000VDC isolation voltage
- 10GΩ isolation resistance
- 50kHz to 70kHz switching frequency range
- Temperature range
- -40°C to +85°C operating
- -50°C to +125°C storage
- Free air convection cooling

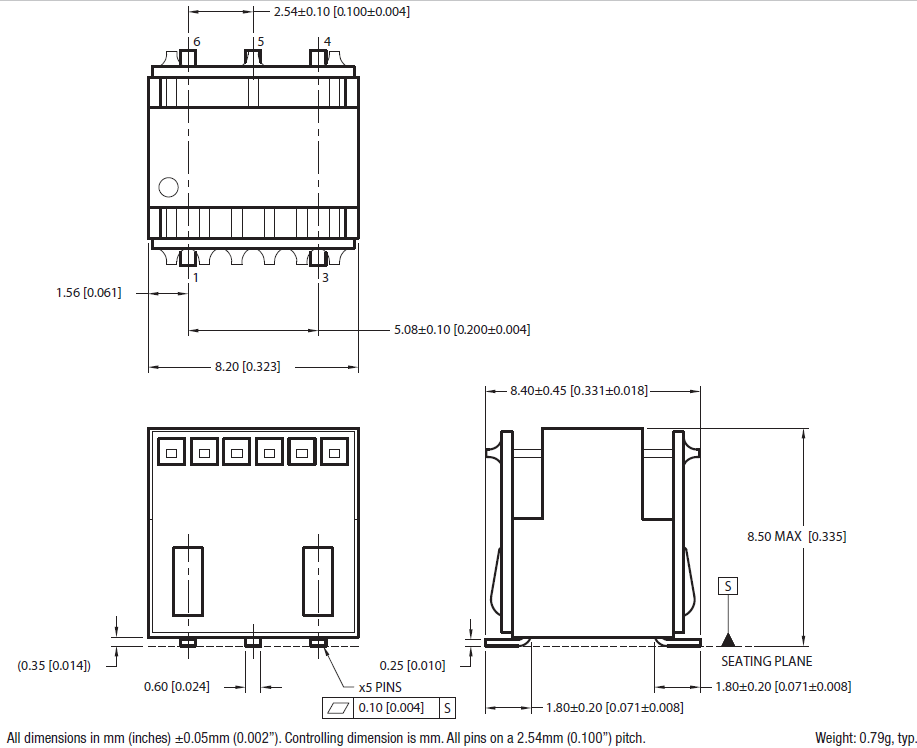

Dimensions
发布日期: 2014-04-01
| 更新日期: 2022-03-11
