Murata 1SJ型集成LoRaWAN®调制解调器
Murata 1SJ型集成LoRaWAN® 调制解调器的尺寸为10mm x 8mm x 1.6mm，适合用于要求小尺寸、长距离、延长电池寿命、安全性和具有竞争力的价格点的各种大容量应用。1SJ型LoRa模块基于第二代Semtech SX1262射频IC (RFIC)，还具有STMicroelectronics的开放式STM32L0微控制器 (MCU) 以及射频开关、192kB闪存和20kB RAM。这种广泛的存储器选择可确保为应用程序层提供足够资源。该微型模块还包含一个温度控制晶体振荡器 (TXCO) 和多个通信接口，包括UART/I2C/SPI/ADC/USB和各种GPIO。
1SJ型模块采用单电源供电（高达3.9VDC），具有多种低功耗模式，支持实时时钟 (RTC) 工作，典型电流为1.3µA。这种增强型电流消耗支持器件由一个电池供电运行多年。借助开放式MCU，该模块可轻松闪存可信对象“TO保护库”的代码，确保闪存安全和加密，从而保护终端系统免受日益增加的恶意篡改威胁。树脂模具封装具有较高的物理耐受性，因此该模块的工作温度范围为-40°C至+85°C。
特性
- 天线印刷PCB、鞭状、柔性天线
- 通过UART提供AT命令，简单易用
- LoRaWAN认证
- 使用SX1262，射频输出功率更高
- LoRa Alliance FUOTA支持
- 低功耗
- 通过FCC/IC/CE“基准”认证
- 支持LoRaWAN A类、B类和C类
- 小型、高度集成的LoRaWAN调制解调器
- 仅通过天线连接即可实现简单的射频设计
- 为Semtech SX1262客户推出可快速上市的LoRaWAN解决方案
- 该调制解调器固件中包含LoRaWAN堆栈，可实现简单的主机MCU设计
应用
- 资产跟踪
- 公用设施
- 农业
- 智能城市
- 智能楼宇
- 工业
- 物联网应用
规范
- 输入电压：3.3V
- 工作温度范围：-40°C至+85°C
- 消费级
- 频率范围：860MHz至930MHz
- Semtech (SX1262) + STM (STM32L) 芯片组
- FSK、OOK和LoRa™调制
- 外部天线
- 集成32MHz系统时钟
- 发射功率：高达+22dBm
- LGA安装类型
- 树脂模压封装
- 尺寸：10 mm x 8 mm x 1.6 mm
- 电源电压：3.3VDC
- LPWA技术
- I2C/UART/USB/SPI主机接口
- 发射模式电流：118mA（22dBm设置时）
- 接收模式电流：15.5mA（125kHz BW时）

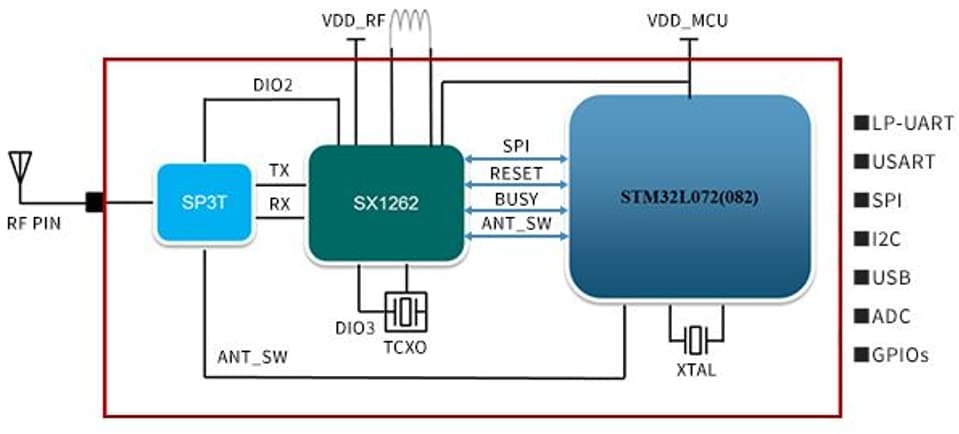

框图
其他资源
开发工具
Murata 1SJ型调制解调器评估套件
用于1SJ型集成LoRaWAN调制解调器的完整参考硬件和 软件开发套件。
