Nexperia 74AHC1G07开漏输出缓冲器
Nexperia 74AHC1G07开漏输出缓冲器是具有开漏输出的单缓冲器，可处理从2.0V到5.5V的宽范围的电压电平。这些Nexperia缓冲器在混合电压环境中特别有用，因为其输入具有过压耐受能力，可承受高达5.5V的电压。74AHC1G07器件具有高抗噪能力和低功耗特性，适合用于电压电平转换、LED驱动和总线驱动等各种应用。此外，74AHC1G07还具有强大的ESD保护功能和出色的闩锁性能，确保在苛刻条件下可靠运行。
特性
- 宽电源电压范围：2.0 V - 5.5 V
- 耐高达5.5V过电压的输入
- 抗噪能力强
- CMOS低功耗
- 闩锁性能超过100mA，符合JESD 78 Class II Level A标准
- TSSOP5 (SOT353-1)、SC-74A (SOT753) 和 XSON5 (SOT8065-1) 封装选项
- ESD 保护
- HBM超过2000V，符合ANSI/ESDA/JEDEC JS-001 2级标准
- CDM超过1000V，符合ANSI/ESDA/JEDEC JS-002 C3级标准
- -40 °C 到 +85 °C 及 -40 °C 到 +125 °C
应用
- 电压电平转换
- LED驱动
- 总线驱动
- 信号缓冲
- 与高压元件接口
规范
- 最大输入电压：5.5 V
- 在高阻抗模式下的最大输出电压：6.0V
- 最小输入箝位电流：-20mA
- 最大输出箝位电流：±20mA
- ±25 mA最大输出电流
- 最大电源电流为75 mA
- 最小接地电流：-75mA
- 最大总功率耗散：250mW
- 输入电容：10 pF（最大值）
- 最大输入转换上升/下降速率范围：20ns/V至100ns/V

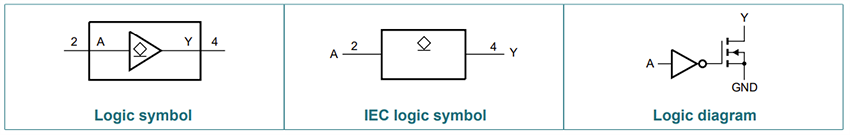

功能图
