Nexperia 74HC1G02/74HCT1G02 2输入或非门
Nexperia 74HC1G02和74HCT1G02 2输入或非门设计用于各种数字应用。这些门具有宽电源电压范围（74HC1G022.0V为2.0V至6.0V，74HCT1G02为4.5V至5.5V），使得它们适合用于各种电压环境。Nexperia 74HC1G02和74HCT1G02器件具有高抗噪能力和低功耗，确保在复杂电路中性能可靠。输入包括钳位二极管，可以使用限流电阻器连接高于电源电压的电压。这些或非门非常适合用于逻辑函数、信号反转、计时电路、控制逻辑和数据存储应用。
特性
- 宽电源电压范围
- 2.0 V至6.0 V (74HC1G02)
- 4.5 V至5.5 V (74HCT1G02)
- CMOS低功耗
- 输入电平
- 74HC1G02为CMOS电平
- 74HCT1G02为TTL电平
- 对称的输出阻抗
- 抗噪能力强
- 闩锁性能超过100mA，符合JESD78 Class II Level B标准
- SOT353-1 (TSSOP5)、SOT753 (SC-74A) 和 SOT8065-1 (XSON5) 封装选项
- 平衡传播延迟
- ESD 保护
- HBM超过2000V，符合ANSI/ESDA/JEDEC JS-001 2级标准
- CDM超过1000V，符合ANSI/ESDA/JEDEC JS-002 C3级标准
- 符合JEDEC标准：
- JESD8C（2.7V至3.6V）
- JESD7A (2.0 V 到 6.0 V)
- -40 °C 到 +85 °C 及 -40 °C 到 +125 °C
应用
- 逻辑函数
- 信号反转
- 定时电路
- 控制逻辑
- 数据存储
规范
- 最小输入箝位电流：±20mA
- 最大输出箝位电流：±20mA
- ±12.5 mA最大输出电流
- 最大电源电流为25 mA
- 最小接地电流：-25mA
- 最大总功率耗散：250mW
- 最大输入漏电流：1.0 µA

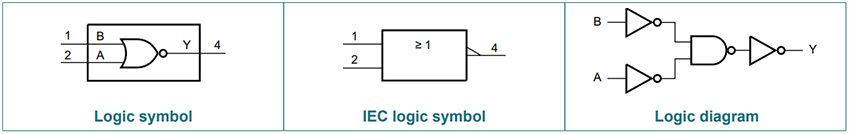

功能图
