Nexperia 74LV123 单稳态多谐振荡器
Nexperia 74LV123单稳态多谐振荡器是低电压、双可再触发器件。74LV123 的引脚和功能与 74HC123 和 74HCT123 兼容。使用外部电阻器和电容器对基本时间脉冲编程。一旦确定基本输出脉冲，则可以通过设置控制引脚的高或低来控制输出脉冲周期。输入中的施密特触发器动作使电路具有较缓慢的输入上升和下降时间容限。
特性
- 针对低电压应用进行了优化：1.0V - 5.5V
- 接受VCC=2.7V和VCC=3.6V之间的TTL输入电平
- 典型输出接地弹跳：
- 典型高电平输出电压 (VOH) 下冲：>2V（VCC=3.3V，Tamb=25°C）
- 从主动 HIGH 或主动 LOW 输入获得的触发直流
- 用于超长脉冲的可再触发，高达 100% 占空因数
- 直接复位可终止输出脉冲
- 除复位输入外的所有输入上的施密特触发器动作

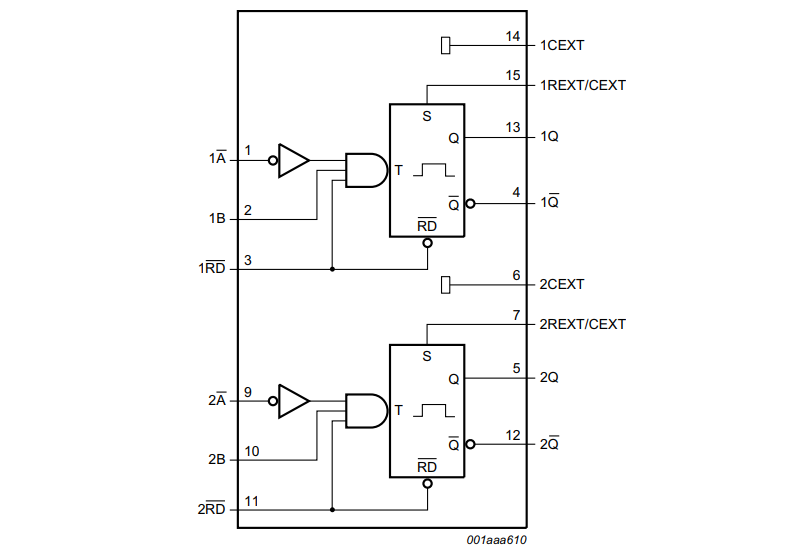

框图
