Nexperia NCA9547A 8通道I²C总线多路复用器

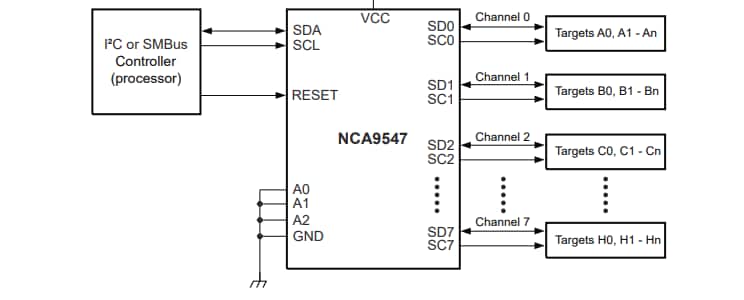

Nexperia NCA9547A 8通道I²C总线多路复用器是由I²C总线管理的八进制双向转换设备。SCL/SDA上游对跨越八个下游对或通道。一次只能选择一个SCn/SDn通道，由可编程控制寄存器内容指定。设备开机时，零通道已连接，从而在该通道上实现控制器与下游设备（目标）之间的即时通信。

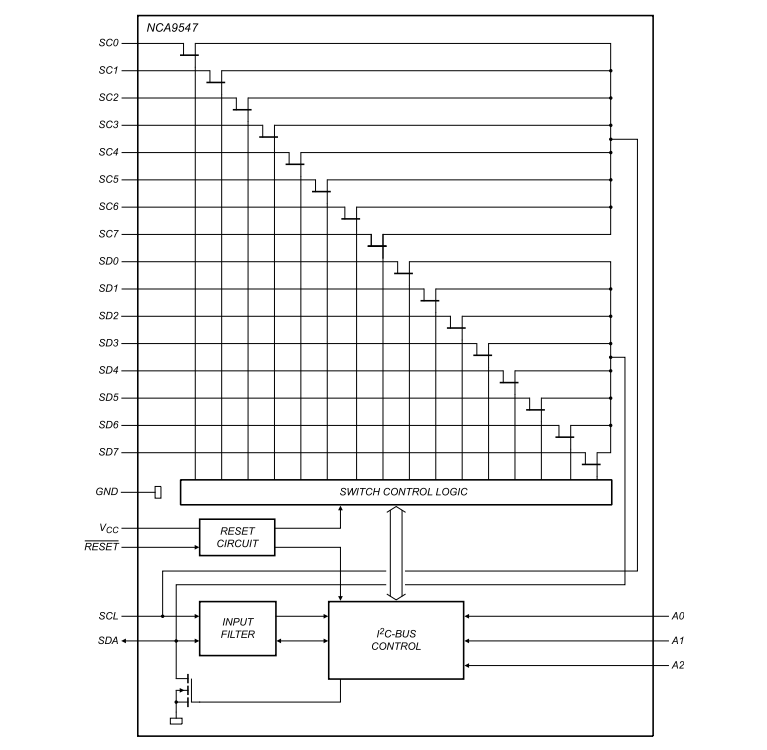

有效的低电平重置输入使NCA9547A能够从下游I²C总线卡在低电平的位置恢复。将重置引脚拉至低电平会重置I²C总线状态机，导致除通道零之外的所有通道都被取消选择，以便控制器可以重新获得对总线的控制权。

开关传导门实现V_CC 引脚功能，可用于限制Nexperia NCA9547A器件能够传导的最大高压值。此功能允许在每对总线上使用不同的电压，因此1.8V、2.5V或3.3V的部件可以在不增加额外的保护的情况下与5V的部件通信。

外部上拉电阻器会增加每个通道所需的电压电平。I/O引脚可承受6V电压。

特性

低待机电流
1.65 V 到 5.5 V 的电源工作电压范围
6V容限输入
0 Hz至400 kHz时钟频率
依照JEDEC标准JESD78（超过100 mA）完成闩锁测试
提供两种封装：TSSOP24和HWQFN24
ESD保护:
- HBM：ANSI/ESDA/JEDEC JS-001 2级，超过2kV
- CDM：ANSI/ESDA/JEDEC JS-002 C3级，超过1kV
指定温度范围：-40 °C至+85 °C和-40 °C至+125 °C
