Nexperia NEX52080 USB Type-C®供电控制器

Nexperia NEX52080 USB Type-C® 和供电 (PD) 控制器支持多种基于DP/DM的快速充电协议。Nexperia NEX52080控制器专为电源应用而设计，支持Type-C CC检测、与电缆和PD器件的PD通信，以及与支持闪充的移动设备进行DP/DM电源合同协商。此系列器件采用恒压 (CV) 和恒流 (CC) 控制回路设计，支持使用光耦合器的应用，并可与各种DC/DC或AC/DC转换器配合使用。

特性

  • USB Type-C PD控制器
    • 可编程Type-C默认、1.5A、3A电源功能通告
    • USB PD3.1 SPR，带PPS
    • 集成VCONN 电源和开关
    • 用于E-Marker的SOP通信支持
  • 移动充电协议支持
    • BC1.2 DCP和传统充电协议
    • 专有充电协议
  • 宽工作电压范围：3.3V至29.4V
  • CC1和CC2引脚具有30V的容差，可防止对VBUS短路
  • 可编程 GPIO
  • I2C接口
  • 集成N-MOSFET栅极驱动器
  • 可编程的VBUS 电缆补偿
  • 内置VIN 和VBUS 放电（GPIO可配置为驱动外部放电低侧MOSFET）
  • 支持低功耗模式
  • 可编程故障保护和阈值
    • OVP和UVP
    • CC引脚和DP/DM引脚的OVP
    • 可编程VBUS 输出OCP
    • OTP
  • 多IC通信，用于多端口应用中的智能配电
  • 内嵌MCU，32kB MTP
  • 4.0mm x 4.0mm x 0.75mm HWQFN16（0.65mm间距）和HWQFN24（0.5mm间距）封装选项

应用

  • 电源适配器
  • 墙式适配器
  • 电源存储

规范

  • 3.3 V 到 29.4 V 的供电电压范围
  • 典型IC导通复位阈值：3.1V
  • 典型IC欠压锁定阈值：2.85V
  • 典型内部LDO输出（VCC 引脚）：1.5V
  • 可编程负载放电电流范围：70mA至170mA
  • 输出电压控制精度范围：±1%至±3%
  • 典型电流检测电阻：5mΩ
  • 输出电流控制精度范围：±0.15A至±3A
  • 典型过流保护跳闸点：3.2A
  • 典型短路保护跳闸点：21A
  • 典型栅极放电电流：20mA
  • 热阻
    • 结至环境温度：46°C/W (HWQFN24) 和47°C/W (HWQFN16)
    • 结至外壳温度：22°C/W (HWQFN16) 和23°C/W (HWQFN24)
  • 静电放电 (ESD) 额定值
    • ±2000 V人体模型（HBM），符合ANSI/ESDA/JEDEC JS-001标准
    • ±500V充电器件模型 (CDM)，符合JEDEC规范JESD22-C101
  • 环境温度范围：-40 °C至+85 °C
  • 结温范围：-40 °C至+125 °C

应用电路图

应用电路图 - Nexperia NEX52080 USB Type-C®供电控制器

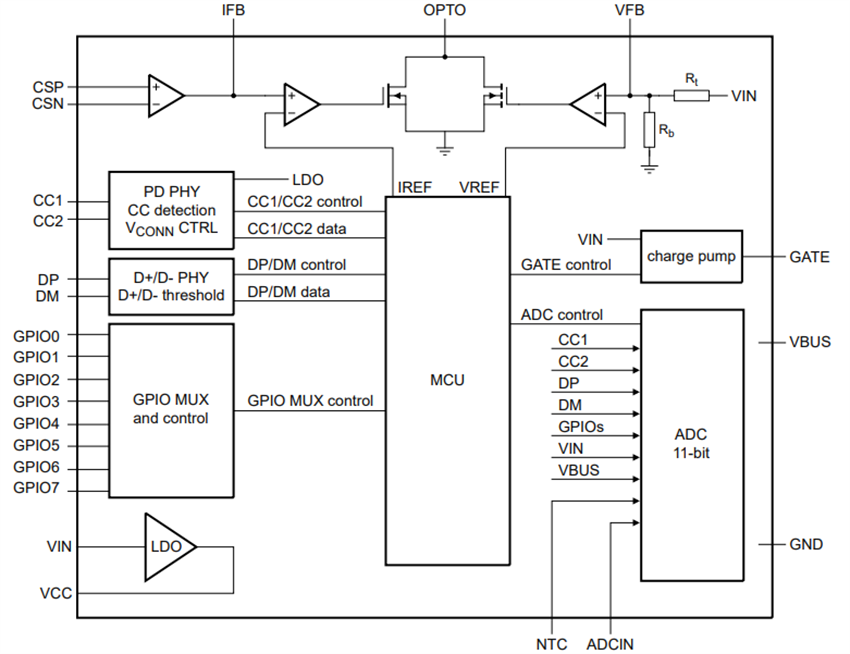

功能框图

框图 - Nexperia NEX52080 USB Type-C®供电控制器
