Nexperia NGD4300 4A双MOSFET栅极驱动器
Nexperia NGD4300 4A双MOSFET栅极驱动器开发用于驱动同步降压或半桥配置中的高和低侧N沟道MOSFET。浮动的高侧驱动器使用高达120V的轨电压，并采用集成二极管的自举电源。低侧和高侧输出驱动器具有独立的欠压闭锁（UVLO）电路，可在驱动器电源低于其阈值电平时禁用输出驱动器。
Nexperia NGD4300栅极驱动器接收符合TTL和CMOS信号的输入控制信号，信号可低至2.5V（±10%）。低电压由内部稳压器提供，用于在信号路径中给电路供电，控制低侧和高侧电源开关。该功能可实现低功耗运行和更好的驱动器性能，且与IC的电源电压无关。
NGD4300-Q100提供了HSO8封装，而NGD4300提供了SO8、HWSON8和HSO8封装。所有部件均可在-40°C至+125°C的扩展温度范围内工作。NGD4300-Q100符合汽车电子委员会（aec）标准Q100（1级），适用于汽车应用。
特性
- 汽车产品符合AEC-Q100 1级标准（NGD4300DD-Q100J）
- 测量范围 -40 °C 至 +125 °C
- 输入信号符合TTL和CMOS，信号可为2.5V、3.3V和5V
- 输出信号传播延迟匹配为1ns（典型值）
- 传播时间：13ns（典型值）
- 开关频率高达1MHz
- 栅极驱动器输出级的4A峰值拉电流和5A灌电流能力
- 使用集成式自举二极管的自举电源电压高达120 V
- 4ns上升和3.5ns下降时间，1000pF负载
- 工作电压范围：8V至17V VDD
- 低侧和高侧电源欠压保护
- 低功耗（IDDO）：0.6mA（典型值）
- 8引脚硫酸氢钠封装
- ESD 保护：
- HBM：ANSI/ESDA/JEDEC JS-001 2类超过2000V
- CDM：ANSI/ESDA/JEDEC JS-002 C3类超过1000V
应用
- 电流馈送推挽转换器
- 双开关正向电源转换器
- D类音频放大器
- 固态电机驱动器
数据手册

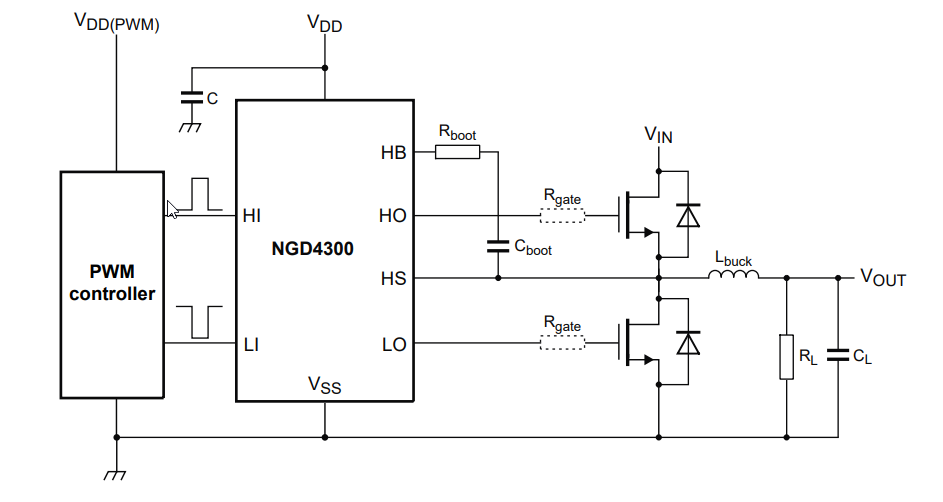

典型应用

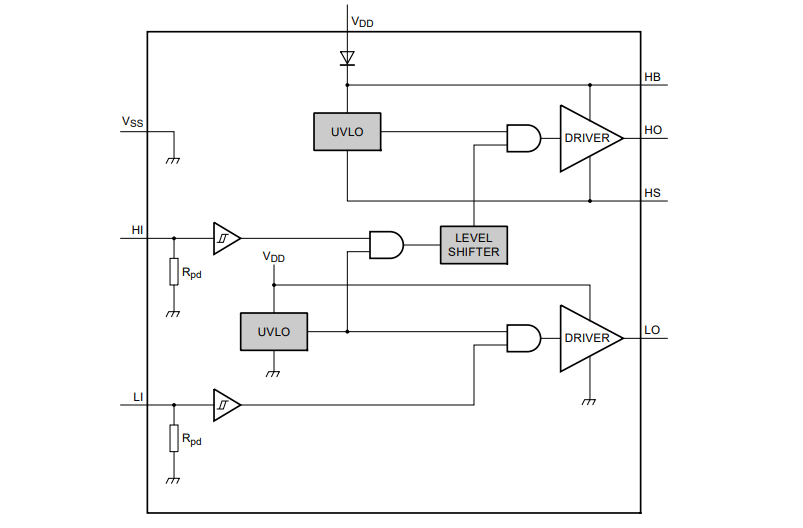

框图
发布日期: 2025-03-12
| 更新日期: 2025-03-17
