Nexperia NMUX1237多路复用器/解多路复用器评估板
Nexperia NMUX1237多路复用器/多路分解器评估板基于NMUX123 CMOS双向单刀双掷 (SPDT) 模拟开关。该板具有用于GND、VCC 、Yn、Z和S引脚的便捷测试点。此外，两个模拟通道上还包含0603电阻器和电容器的引脚布局，允许用户根据需要创建定制的分压器。
Nexperia NMUX1237多路复用器/解多路复用器评估板装在一个带标签的防静电放电 ( ESD) 包装袋中。丝印文字使引脚名称和位置易于参考。
特性
- 集成抑制电路，最大限度地减少信号过冲
- 电源电压范围宽，从1.08V到5.5V
- 双向信号路径
- 先断后合开关
- 极低的导通电阻：4Ω
- 低供电电流：5nA
- 整个供电工作范围内的控制逻辑阈值：1.8V
应用
- 低电压数字I/O与中电压模拟信号监控相结合
- 对信号敏感，需要最小过冲的应用
相关产品
Nexperia NMUX1237模拟多路复用器/多路分解器
单刀双掷 (SPDT) 模拟开关，具有数字选择输入 (S)。

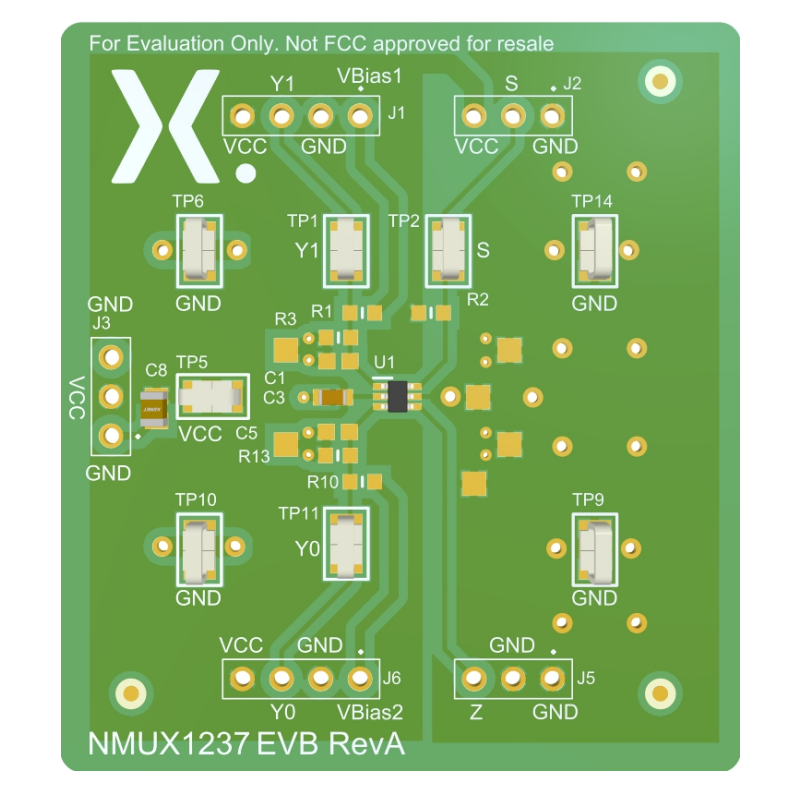

布局
原理图
发布日期: 2025-08-06
| 更新日期: 2025-08-26
