Nexperia NPS100x负载开关
Nexperia NPS100x负载开关是低电压、单通道负载开关，RDSON 低 (11mΩ)，以减少IR 电压降和功率损耗。NPS1000支持高达0.6A RMS电流和1.5A的峰值电流。开关由与1.2V逻辑电平兼容的EN输入控制。当负载开关启用时，内部开关以受控的浪涌电流为输出电容器充电。当开关被禁用时，8Ω片上电阻器会将输出放电至地面，防止其浮动。
Nexperia NPS1000负载开关由单独的偏置引脚供电，额定工作电压为2.3V至5.0V。NPS1000具有过热保护功能，当内部结温高于设定值（Tth(OTLO)）时，会使设备进入闩锁关闭状态。此时，内部开关关闭，输出放电元件打开，以便为输出电容器放电。通过切换EN引脚，可以再次启用负载开关。
NPS1000采用超小、节省空间的晶圆级芯片规模封装，带有八个焊球，主体尺寸为1.42mm × 0.72mm × 0.465mm，专为在-40°C至+105°C的结温范围内运行而设计。
特性
- 工作电压：0.5V至1.0V
- 25°C时的RDSON 低至11mΩ（典型值），85°C时的最大值为16mΩ
- 启用逻辑支持1.2V逻辑电平
- 0.6A RMS电流和1.5A峰值电流能力：
- 从启用到完全增强，功率FET的受控启动时间<>
- 由4.5A电流限制电源供电时，输出能够耐受短路
- 过热关断和输入欠压闭锁 (UVLO) 保护
- 禁用时以8Ω电阻放电
- 封装占位面积小
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS-001 2类，超过2000V
- CDM：ANSI/ESDA/JEDEC JS-002 C2a类，超过500V
- 额定结温 (TJ) 范围：-40°C至+105°C
应用
- 手机
- 可穿戴设备

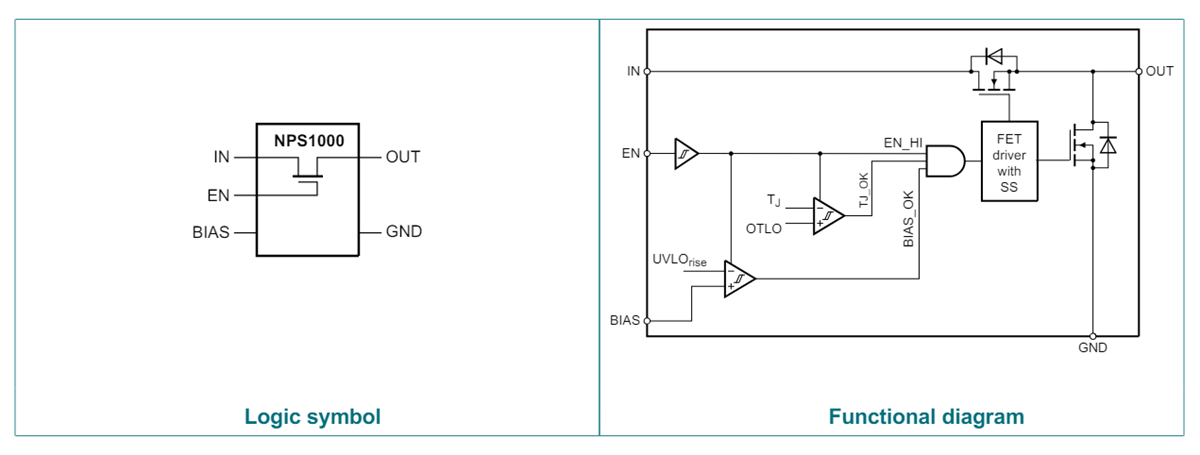

功能图
框图
评估板
Nexperia NEVB-NPS1000负载开关评估板
专用双层PCB，设计用于NPS1000负载开关IC。
Nexperia NEVB-NPS1001评估板
集成了NPS1001低压单通道负载开关的双层PCB。
发布日期: 2024-06-17
| 更新日期: 2025-08-10
