Nexperia NXF6501-Q100变压器驱动器

Nexperia NXF6501-Q100变压器驱动器专为小型封装隔离电源提供专业推挽设计。NXF6501-Q100驱动力具有低调、中心抽头变压器，由2.25V至5.5V直流电源供电，通过转换速度控制和扩频时钟 (SSC) 实现超低噪声和EMI。

NXF6501-Q100集成了内部保护功能，包括电流限制、欠压锁定、热关闭和先断后合电路，确保设备保持安全的工作极限。此外，该设备还包括软启动功能，可防止大负载电容器在通电时产生高浪涌电流。

NXF6501-Q100使用振荡器和栅极驱动器电路组装而成，该电路提供互补输出信号来驱动接地参考的N沟道电源开关。这两个互补的1.2A功率MOSFET开关可以提供比6W更多的功率。NXF6501-Q100 410kHz内部振荡器适用于需要更高效率和更小变压器的应用。NXF6501-Q100采用小型5引脚SOT8098-1封装，可在-55°C至+125°C的温度范围内工作。

NXF6501-Q100已符合汽车电子设备委员会 (AEC) 标准Q100（等级1）并且非常适合用于汽车应用。

特性

  • 符合AEC-Q100汽车产品资格（等级1）
    • 测量范围 -55 °C 至 +125 °C
  • 推挽式变压器驱动器，针对低EMI进行了优化：
    • 压摆率控制
    • 扩频时钟 (SSC)
  • 2.25 V 至 5.5 V 的宽输入电压范围
  • 高输出驱动：1.2A（5V电源）
  • 在5V供电时，最大RON低至0.2Ω
  • 内部切换频率：410kHz
  • 输出电流限制：1.7A
  • 热关断保护
  • 软启动特性可降低浪涌电流
  • ESD保护：
    • HBM：ANSI/ESDA/JEDEC JS-001 3A级超过6000V
    • CDM：ANSI/ESDA/JEDEC JS-002 C3级超过1500V
  • 封装
    • 小型5引脚SOT8098-1 (TSOT23-5) 封装
    • 小型5引脚 SOT8121-1 (LSOT5) 封装
  • 支持功能安全

应用

  • 汽车和工业应用隔离电源：
    • CAN、RS-485、RS-422、RS-232、SPI、I2C、低功耗LAN
  • 低噪声隔离式USB电源
  • 过程控制
  • 电信电源
  • 无线电电源
  • 分布式电源
  • 医疗仪器
  • 精密仪器
  • 低噪声灯丝电源
  • 汽车隔离电源 (AEC-Q100)
    • 牵引逆变器和电机控制
    • 直流-直流转换器
    • 电池管理系统
    • 板载充电器

相关驱动器

Nexperia NXF6505A/B-Q100变压器驱动器

专为小型封装隔离电源设计的推挽式电路方案。

Learn More关于Nexperia NXF6505A/B-Q100变压器驱动器 View Products与Nexperia NXF6505A/B-Q100变压器驱动器相关

典型应用

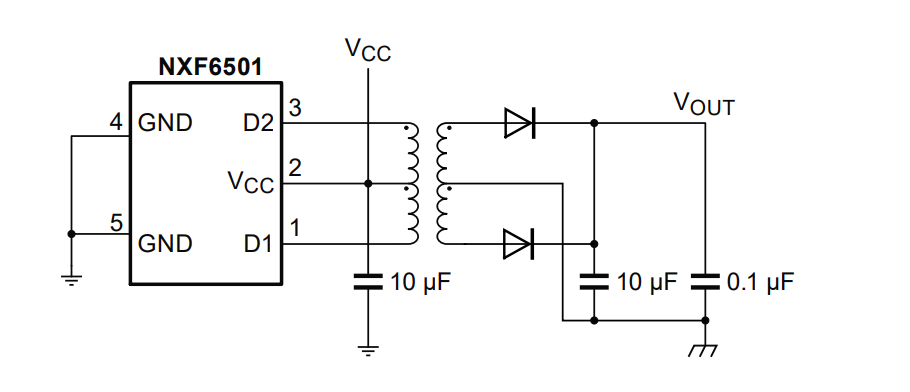

应用电路图 - Nexperia NXF6501-Q100变压器驱动器
