Nexperia NXS0104双电源转换收发器

Nexperia NXS0104双电源转换收发器是4位开漏和自动方向检测器件，可实现双向电压电平转换。这些收发器具有两个4位输入-输出端口（An和Bn）、一个输出使用输入 (OE) 以及两个电源引脚（VCC(A)和VCC(B)）。NXS0104收发器完全适合用于使用IOFF的局部掉电应用。IOFF电路可禁用输出，防止断电时任何破坏性回流电流通过该器件。这些收发器非常适合用于台式电脑、手持设备、智能手机和平板电脑。

特性

  • 宽电源电压范围：
    • VCC(A)：1.65V至3.6V
    • VCC(B)：2.3V至5.5V
  • 最大数据速率：
    • 24Mbps（推挽）
  • IOFF电路提供局部掉电工作模式
  • 输入接受电压高达5.5V
  • 闭锁性能超过100mA，符合JESD 78B II类标准
  • 多种封装选择
  • 指定温度范围：-40°C至+85°C及-40°C至+125°C
  • ESD保护：
    • HBM：ANSI/ESDA/Jedec JS-001 2类超过2.5kV（A端口）
    • HBM：ANSI/ESDA/Jedec JS-001 3B类超过15kV（B端口）
    • CDM：ANSI/ESDA/Jedec JS-002 C3类超过1.5kV
    • IEC61000-4-2接触放电超过8000V（B端口）

应用

  • 台式电脑
  • 手持设备
  • 智能手机
  • 平板电脑

相关产品

Nexperia NXS、NXB、LSF AutoSense转换收发器

自动双向检测，用于接口电平转换。

Learn More关于Nexperia NXS、NXB、LSF AutoSense转换收发器 View Products与Nexperia NXS、NXB、LSF AutoSense转换收发器相关

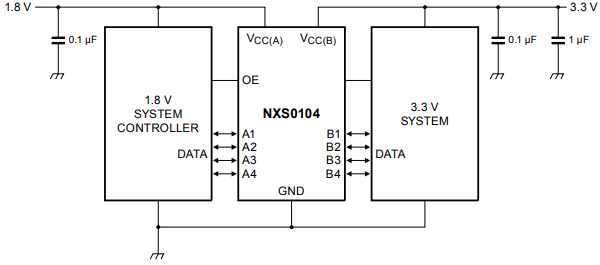

典型工作电路

应用电路图 - Nexperia NXS0104双电源转换收发器

NXS0104架构

Nexperia NXS0104双电源转换收发器

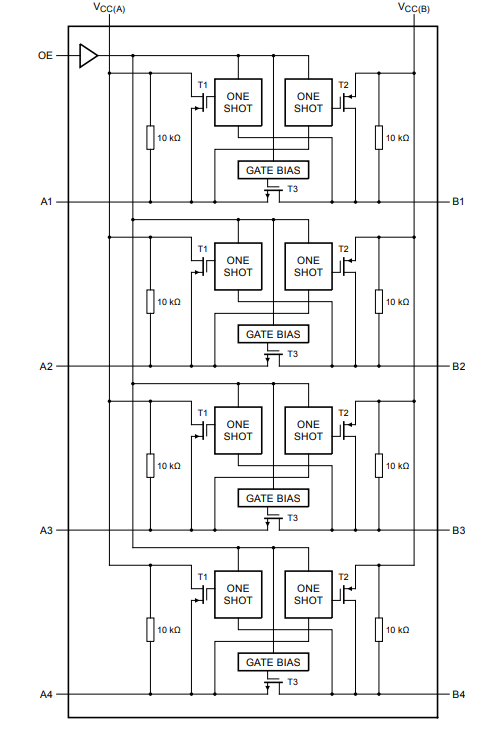

功能图

Nexperia NXS0104双电源转换收发器
View Results ( 6 ) Page
物料编号 数据表 封装 / 箱体 资格 传播延迟时间
NXS0104PWJ NXS0104PWJ 数据表 TSSOP-14 5.8 ns
NXS0104BQX NXS0104BQX 数据表 DHVQFN-14 5.8 ns
NXS0104GU12-Q100X NXS0104GU12-Q100X 数据表 XQFN-12 AEC-Q100 5.5 ns
NXS0104BQ-Q100X NXS0104BQ-Q100X 数据表 DHVQFN-14 AEC-Q100 4.7 ns, 7 ns
NXS0104GU12X NXS0104GU12X 数据表 XQFN-12 5.8 ns
NXS0104PW-Q100J NXS0104PW-Q100J 数据表 TSSOP-14 AEC-Q100 5.8 ns
发布日期: 2019-05-31 | 更新日期: 2023-05-01
