Nexperia SOT8009表面贴装封装产品
Nexperia SOT8009表面贴装封装产品采用塑料无引线超小型封装，带侧面可湿性侧翼 (SWF)。SOT8009封装具有三个端子，间距为0.8mm，主体为1.4mm x 1.2mm x 0.48mm。SOT8009产品采用DFN1412D-3描述代码和USON（超薄小外形；无引线）封装形式。Nexperia SOT8009表面贴装封装产品支持2mmx1.7mm占位面积和3.4mm2占位面积。
特性
- B（底部）端子位置代码
- DFN1412D-3封装类型描述代码
- DFN1412D-3封装类型行业代码
- USON（超薄小外形；无引线）封装类型描述代码
- P（塑料）封装主体材料类型
- MO-340CA JEDEC封装外形代码
- S（表面贴装）表面贴装型
- 无封装外形详情图形参考
- 发行日期2019-12-6
- SOT8009制造商封装代码
- 占位尺寸：2mm x 1.7mm
- 占位面积：3.4mm2

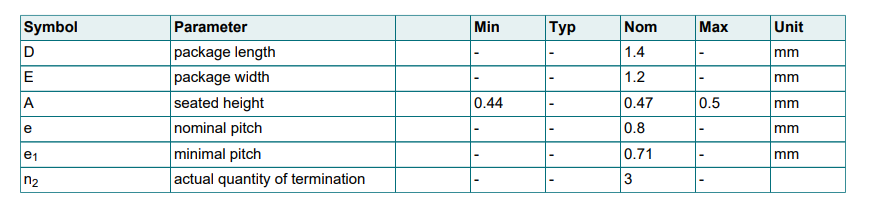

封装摘要
