NXP Semiconductors FRDM-MCXA174 MCU开发板

NXP Semiconductors FRDM-MCXA174 MCU开发板是一款紧凑型可扩展开发板，用于MCX A173和A174微控制器单元（MCU）的快速原型设计。这些开发板提供行业标准插头，方便访问MCU的I/O接口、集成开放标准串行接口、外部闪存和板载MCU-Link调试器。通过MCUXpresso开发者体验，您可以获得其他工具，如NXP Semiconductors的扩展板集线器（EBH）用于附加板，以及应用程序代码集线器（ACH）用于软件示例。

特性

  • 微控制器
    • MCX A174 Arm® Cortex®-M33芯体，最高可达180MHz
    • 带有高达64KB RAM和8KB纠错代码（ECC）的高达256KB闪存，支持智能直接内存访问（SmartDMA）、控制器区域网络灵活数据速率（CAN-FD）、低功耗通用异步接收器/发射器（LPUART）、低功耗串行外设接口（LPSPI）、低功耗集成电路（LPI2C），以及直接内存访问（DMA）。
  • 连接性
    • 高速（HS）USB Type-C®连接器（内置MCU-Link调试器）
    • 控制器区域网络（CAN）/串行外设接口（SPI）/互连电路（I2C）/通用异步接收发射（UART）连接器（Arduino®、外设模块[PMOD]/mikroBUS™）
    • Wi-Fi连接器（Arduino、PMOD/mikroBUS）
    • LCD连接器（SmartDMA）
  • 调试器
    • 板载MCU-Link 调试器采用Cortex微控制器软件接口标准 - 调试访问端口（CMSIS-DAP）
    • 联合测试行动组（JTAG）/串行电线调试（SWD）连接器
  • 扩展选项
    • Arduino接头
    • FRDM接头
    • Pmod™ *不填充（DNP）
    • mikroBUS
    • SmartDMA/LCD接头
  • 用户接口
    • RGB用户LED
    • 重置按钮
    • 系统内编程（ISP）按钮
    • 唤醒按钮

应用

  • 工业
    • 无刷直流电机 (BLDC) 控制
    • 电机驱动器
    • 永磁同步电机 (PMSM)
    • 生命体征监视器
  • 消费电子（空调[AC]）

套件内容

  • FRDM-MCXA174板硬件组装
  • FRDM-MCXA174快速入门指南

其他资源

方框图

框图 - NXP Semiconductors FRDM-MCXA174 MCU开发板

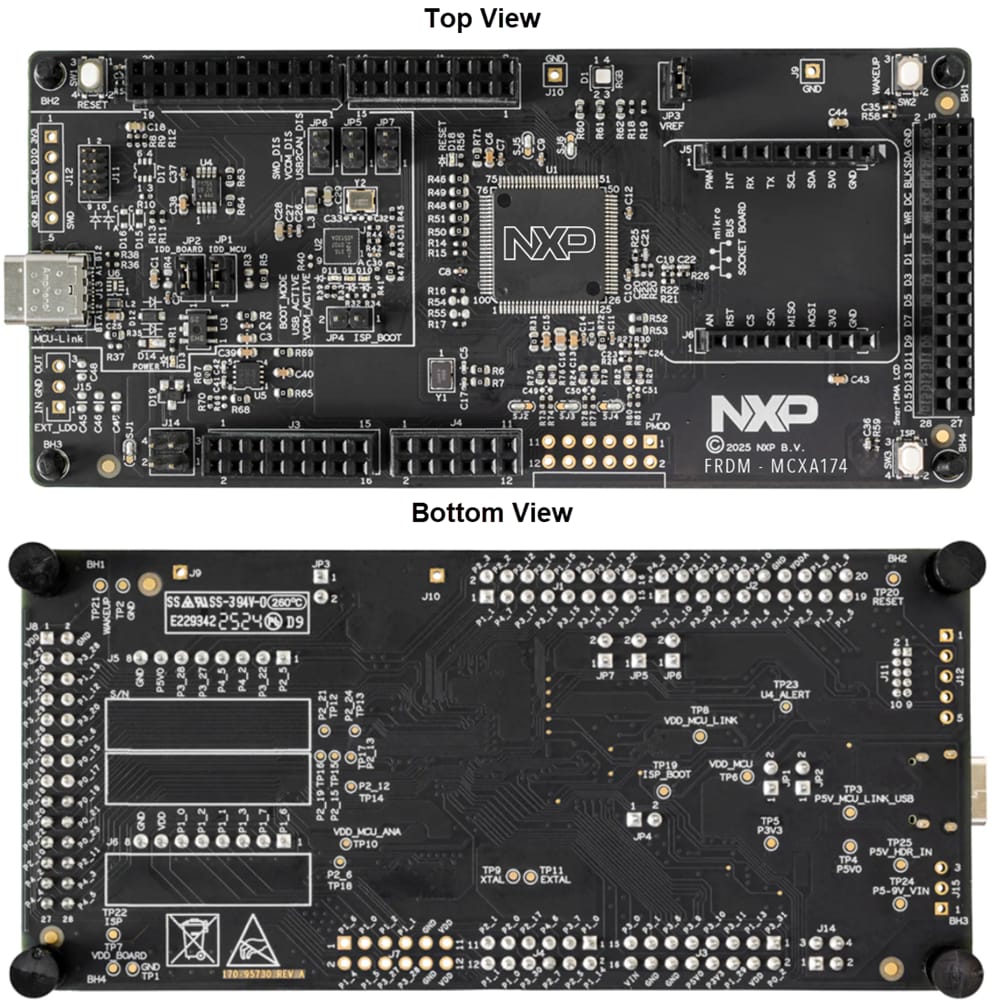

板布局

机械图纸 - NXP Semiconductors FRDM-MCXA174 MCU开发板

相关微控制器

NXP Semiconductors MCX A系列微控制器

基于Arm® Cortex®-M的MCX MCU产品组合的一部分。

Learn More关于NXP Semiconductors MCX A系列微控制器 View Products与NXP Semiconductors MCX A系列微控制器相关
发布日期: 2026-02-23 | 更新日期: 2026-02-25
