NXP Semiconductor PCA9848 8-channel Translating Bus Switch

恩智浦半导体 PCA9848 8 通道
电平转换总线开关

恩智浦半导体 PCA9848 8 通道电平转换总线开关是超低压、八通道双向电平转换开关，由 I²C 总线控制。SCL/SDA 上游信号对传输至下游的八个信号对/通道。可选中任一或所有 SCx/SDx 通道，由可编程控制寄存器而定。这使得具有同一 I²C 总线地址的多个设备可寄存在同一总线上。该开关设备还将重负荷的 I²C 总线分成若干段，因而无需使用总线缓冲器。

特点
  • 超低压工作，降至 0.8V，以对接下一代 CPU
  • 8 个双向电平转换开关中的一个
  • Fm+ I²C 接口逻辑；符合 SMBus 标准
  • 低电平有效复位输入
  • 2 个地址线，最多可在同一个 I²C 总线上寄存 16 个器件
  • 通过 I²C 总线选择通道
  • 上电时反选所有开关通道
  • 低 Ron 开关
  • 在 0.8V、1.8V、2.5V 和 3.3V 总线间进行电压电平转换
  • 通过 I²C 总线软件命令进行重设
  • I²C 设备 ID 功能
  • 上电时无毛刺
  • 开机时对所有通道进行重新选择，因而具备热插拔特性
  • 低待机电流
  • 3.6V 容限输入
  • 0Hz 至 1MHz 时钟频率
  • ESD 保护超越 6000 V HBM（根据 JESD22-A114）和 1000 V CDM（根据 JESD22-C101）
  • 依照 JEDEC 标准 JESD78（超过 100 mA）完成闭锁测试

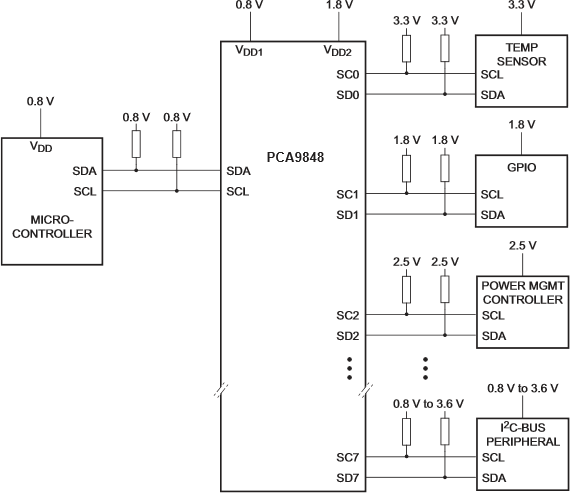

应用图
Application Diagram
