Omron Electronics 带集成电阻器的D2EW-R密封开关
Omron Electronics D2EW-R密封超微型基本开关配备集成电阻器检测电路，具有四种不同状态：关闭、开启、短路和断开。打开/关闭状态表示电路是闭合还是开路。短路状态表示电路中两点之间存在直接连接。断开状态表示电路中断或连接故障。监控这些状态使工程师能够快速识别和排除任何设备电路问题。
这些带有集成电阻器的Omron开关基于D2EW，提供了领先的小尺寸和无杠杆多角度操作。D2EW-R是防水防尘的IP67等级，专为安全应用而设计，包括智能仪表盖、防盗设备盖、保险箱和自动锁定系统。这些开关还可为工厂自动化设备提供故障诊断，包括检测电线断线和开关故障等异常情况，并具有远程检测能力。
特性
- 可在电路中检测出四种不同的状态
- OFF 的部分掉电应用
- 导通电阻、
- 短路
- 断开连接
- 多角度操作增加了用户设备设计的灵活性
- 超小尺寸 - 外形尺寸与 D2GW 系列相同（8.3mmx7.0mmx5.3mm）
- 滑动接触结构可提供高接触可靠性和安静操作
- IP67防护等级，适用于受水雾或灰尘影响的应用场合
应用
- 安全
- 智能仪表盖
- 防盗设备盖
- 保险箱
- 自动锁定系统
- 工厂自动化
- 故障诊断
- 远程监控
规范
- 电阻器
- 额定电压：5VDC 至18VDC
- R1 的工作开关频率可通过引脚选择为 1.2MHz/2.4MHz，
- 电阻值
- 5110Ω（电阻器1）
- 1620Ω（电阻器2）
- 输出电阻
- 6730Ω ±4%（FP-OP）
- 1620Ω ±4%（OP-TTP）
- 电阻值
- R5 的工作开关频率可通过引脚选择为 1.2MHz/2.4MHz，
- 电阻值
- 3920Ω（电阻器1）
- 511Ω（电阻器2）
- 输出电阻
- 3920Ω ±4%（FP-OP）
- 452Ω ±4%（OP-TTP）
- 电阻值
- 开关
- 30mm/s至500mm/s可允许操作速度（销式柱塞型号）
- 30次/分钟电气和机械允许工作频率
- 频率范围：10 Hz至55 Hz
- 300m/s至1000m/s最大抗冲击
- 300,000次操作（每分钟30次）的耐用性
- 工作温度范围：-40 °C至+85 °C

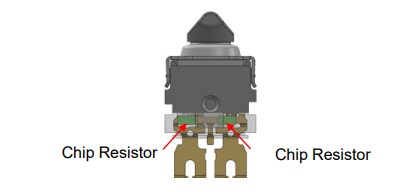

内置片式电阻
允许的操作角度
电阻器电路图
相关开关
Omron Electronics D2EW密封超小型基本开关
产品包括常开或常闭操作以及焊接或压接端子的各种变体型号。
