Omron Electronics G3VM-63BR/63ER MOSFET继电器

Omron G3VM-63BR/63ER MOSFET继电器提供PCB和SMT型端子选项。这些继电器采用DIP 6引脚封装，设有SPST-NC触点，可实现机械继电器的低导通电阻和高开关能力。G3VM-63BR/63ER MOSFET继电器支持1.2A（60VAC 时）和2.4A（60VDC时）的额定负载，这非常适用于具有大电流要求的应用。这些MOSFET继电器的环境工作温度范围为-40°C至110°C，可实现更高的设计灵活性。

G3VM-63BR/63ER MOSFET继电器具有7mm最小爬电距离、7mm最小电气间隙以及0.3mm的内部隔离厚度。典型应用包括PLC、机床、机器人控制器、工业设备、测试和测量设备、通信设备和安全设备。

特性

  • 触点形式1b（SPST-NC）
  • PCB和SMT型端子选项
  • 具有低导通电阻，实现大容量规格
  • 实现高温额定值
  • 提供多种包装数量（卷带封装仅适用于SMT型）

规范

  • 额定负载为1.2A（60VAC 时）和2.4A（60VDC 时）（用于C连接）
  • 负载电压：60 V
  • 最小爬电距离：7 mm
  • 最小电气间隙：7mm
  • 内部隔离厚度：0.3mm
  • 导通时间: 0.3ms（典型值）
  • 典型关断时间：2ms
  • 环境工作温度范围：-40°C至110°C
  • DIP 6引脚封装

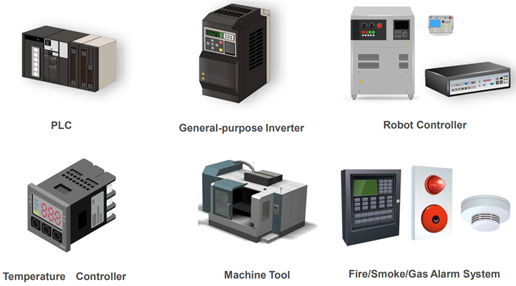

应用

  • PLC
  • 机器人控制器
  • 通用逆变器
  • 温度控制器
  • 机床
  • 火灾/烟雾/气体警报系统
  • 工业设备
  • 通信设备
  • 安全设备
  • 测试与测量设备
Omron Electronics G3VM-63BR/63ER MOSFET继电器

内部连接

Omron Electronics G3VM-63BR/63ER MOSFET继电器

外壳和安装垫尺寸

机械图纸 - Omron Electronics G3VM-63BR/63ER MOSFET继电器
View Results ( 3 ) Page
物料编号 封装 安装风格 负载电流额定值 负载电压额定值 继电器触点形式 端接类型 导通电阻—最大值 封装 / 箱体
G3VM-63ER(TR05) Reel PCB Mount 1.2 A, 2.4 A 60 VAC 1 Form B (SPST-NC) Gull Wing Lead 600 mOhms DIP-6
G3VM-63BR Tube PCB Mount 1.2 A, 2.4 A 60 VAC 1 Form B (SPST-NC) Through Hole 600 mOhms DIP-6
G3VM-63ER Tube PCB Mount 1.2 A, 2.4 A 60 VAC 1 Form B (SPST-NC) Gull Wing Lead 600 mOhms DIP-6
