Omron Electronics G5Q-HR PCB 功率继电器

Omron Electronics G5Q-HR PCB电源继电器配备单稳型和自锁型，以降低待机功耗。这些 与各种电容负载和灯负载兼容，适用于单稳态和自锁型 。G5Q-HR电源继电器具有高涌入电流抑制能力，在紧凑型封装中可达100A以上。这些继电器符合TV-8、电子镇流器和IEC60669-1高浪涌标准。G5Q-HR功率继电器用于输出控制系统、家用电器、照明控制、楼宇自动化和FA I/O模块。

特性

  • 通过电压保持和脉宽调制（PWM）控制降低
  • 锁定类型有助于节能
  • 符合TV-8额定值（117A涌入电流）和电子镇流器额定值（UL 508）
  • 最大功率消耗为800mW
  • 额定负载在277VAC下为8A（50,000次操作）或在277VAC为10A（10,000次操作）
  • 高浪涌电流抑制能力
  • 紧凑型封装
  • 磁通保护
  • 环境工作温度范围：-40 °C至+85 °C

应用

  • 照明设备
    • 智能面板
    • 智能插头
    • 照明控制器
  • 家用电器
    • 冰箱
    • 洗衣机
  • FA设备：
    • FA控制器
    • I/O模块
    • PLC
    • FA逆变器

视频

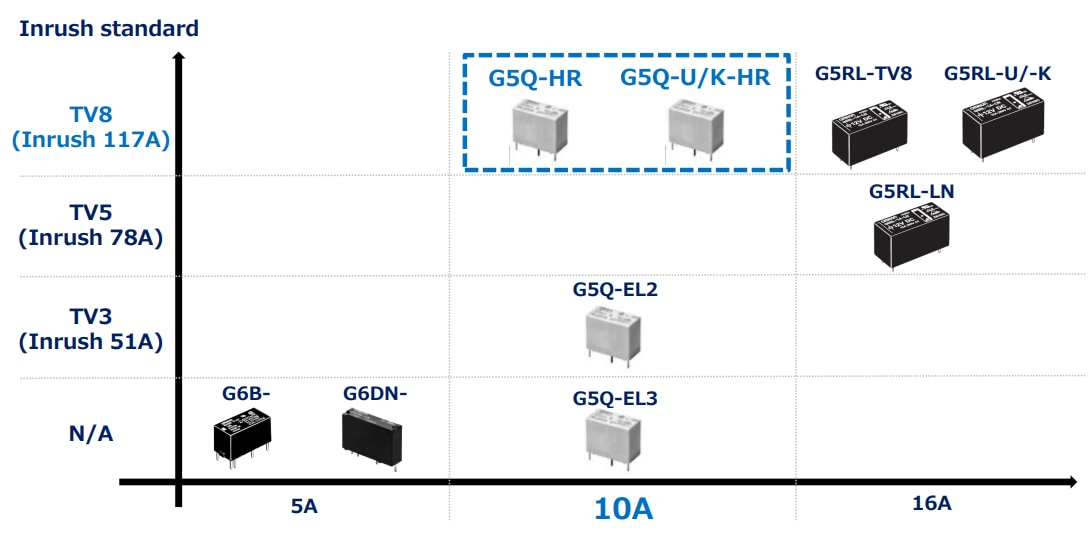

浪涌概述

图表 - Omron Electronics G5Q-HR PCB 功率继电器

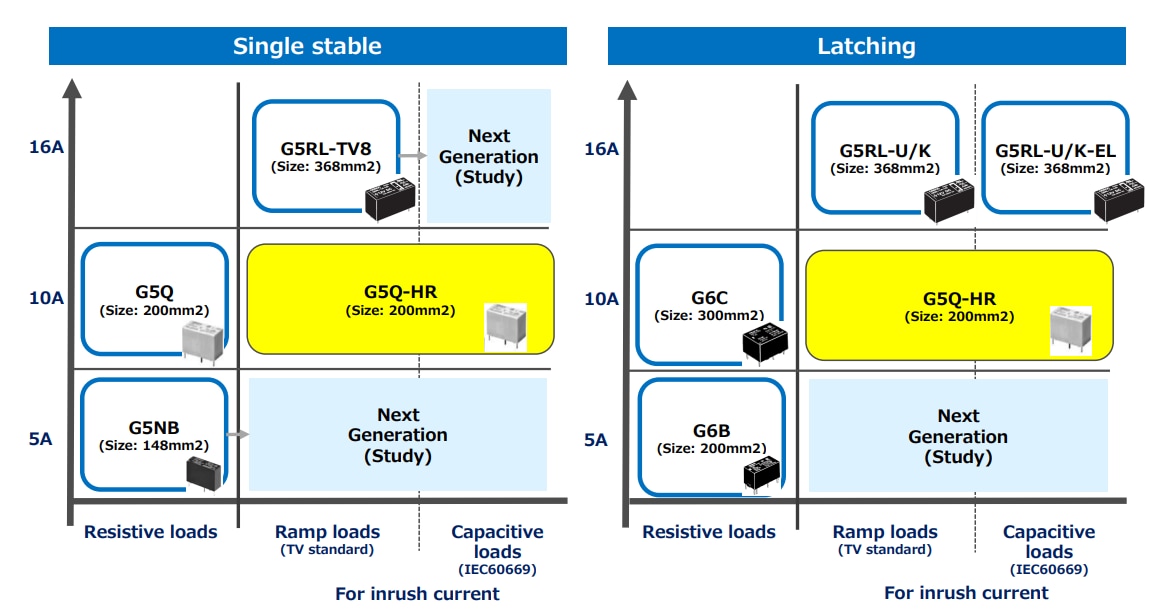

浪涌继电器定位

框图 - Omron Electronics G5Q-HR PCB 功率继电器

低功耗

信息图 - Omron Electronics G5Q-HR PCB 功率继电器

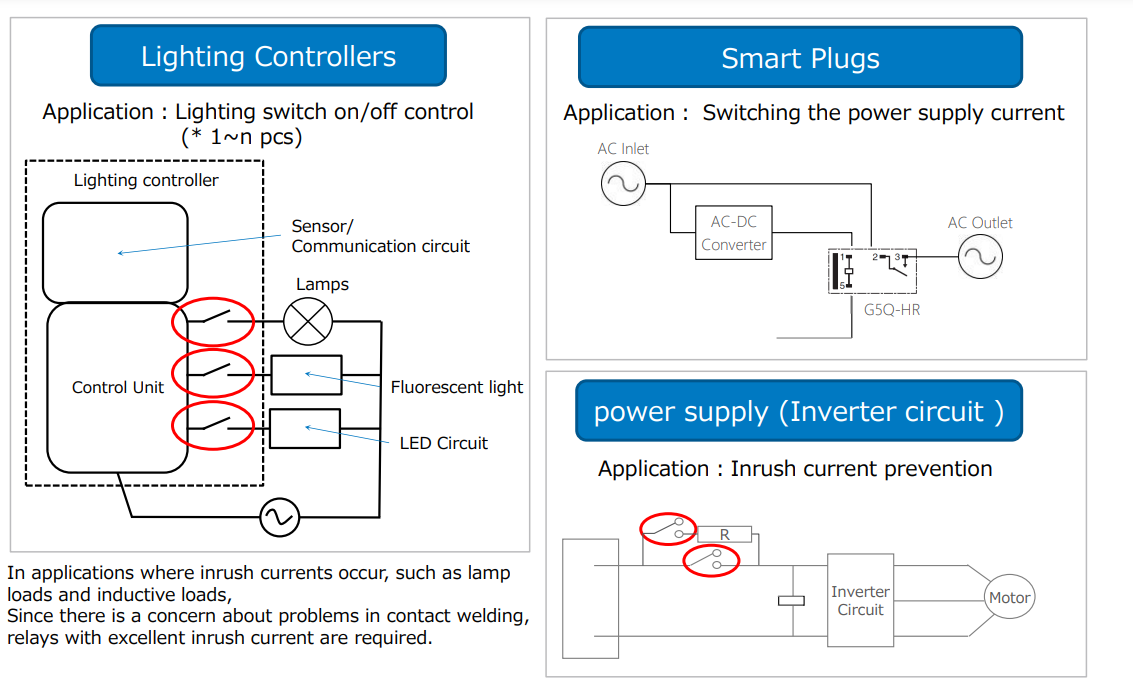

目标应用示意图

应用电路图 - Omron Electronics G5Q-HR PCB 功率继电器
