Omron Electronics G9KJ PCB高功率继电器

Omron Electronics G9KJ PCB高功率继电器是紧凑型PCB继电器，针对1500VDC系统中的预充电电路进行了优化。与传统的螺丝式继电器相比，Omron G9KJ在尺寸和重量方面都有显著的减小。PCB端子无需用螺丝固定继电器，从而大大减少了接线工作量和空间占用。这些大功率继电器线圈功耗为530mW，非常适合用于能量存储、电动汽车 (EV) 充电站以及车联网 (V2X) 应用，包括车联网 (V2H) 和车联网 (V2B)。

特性

  • 紧凑尺寸：37.2mm（长）x 17mm（宽）x 25.5mm（高）继电器
  • 针对预充电进行了优化，适用于1500VDC系统
  • 预充电电路的最大接通电流可达25A
  • 线圈与触点之间的最小间隙为14mm，最小爬电距离为25mm
  • 高灵敏度线圈功耗为530mW

应用

  • 储能系统
  • V2X（V2H和V2B）
  • EV充电站

规范

  • 最大开关电流
    • 25A制成
    • 5A断路
  • 最大切换电压
    • 1500VDC制成
    • 40VDC断开
  • 额定线圈电压为12VDC或24VDC
  • 最大触点电阻为100mΩ
  • 至少500,000次操作的机械耐久性

其他资源

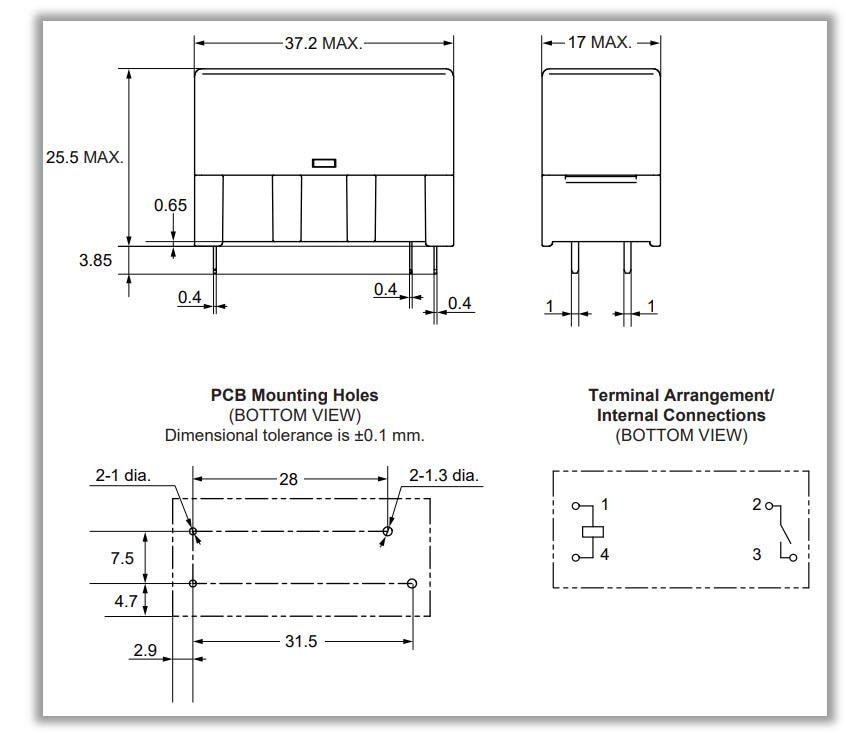

尺寸和PCB布局

机械图纸 - Omron Electronics G9KJ PCB高功率继电器

DC电容器预充电电路

应用电路图 - Omron Electronics G9KJ PCB高功率继电器
