Omron Industrial Automation D4B-N安全限位开关

Omron Industrial Automation D4B-N安全限位开关是带有金属外壳的坚固安全限位开关。D4B-N安全限位开关具有慢动作和快速动作触点，以及直接开启机制，以便在发生故障时开启触点。这些Omron开关通过在操作位置指示板和杠杆之间啮合齿轮的机制来确保杠杆设置的安全性。D4B-N还配备了一个机制，该机制指示了适用的操作区域和按钮切换，以控制左右运动。

特性

  • 添加直接开启机制（仅限常闭触点），以便在发生故障时（如熔断触点）开启触点
  • 使用操作位置指示板和杠杆之间啮合的机制，确保杠杆设置的安全
  • 一种机制指示适用的操作区域和用于控制左右运动的按钮开关
  • 加强头部密封结构，以改善密封性能（IEC IP67和NEMA 3、4、4X、6P和13）
  • 工作温度范围：-40 °C至+80 °C（标准型）
  • 通过UL、CSA、EN (TÜV) 和CCC认证标准

应用

  • 安全监控
  • 机械位置检测
  • 恶劣工业环境
  • 自动化制造
  • 升降机系统

规范

  • 额定电压
    • 120VAC 至600VAC
    • 8VDC 至250VDC
  • 电流额定值：10A
  • 防护等级：IP67
  • 耐久性
    • 机械性能
      • 至少运行3000万次（快速动作）
      • 至少运行1000万次（慢动作）
    • 250VAC 时，至少运行50万次，阻性负载为10A
  • 运行速度：1mm/s至0.5m/s
  • 工作频率
    • 120次操作/分钟（机械）
    • 30次操作/分钟（电气）
  • 额定绝缘电压：600 V
  • 额定频率：50Hz/60Hz

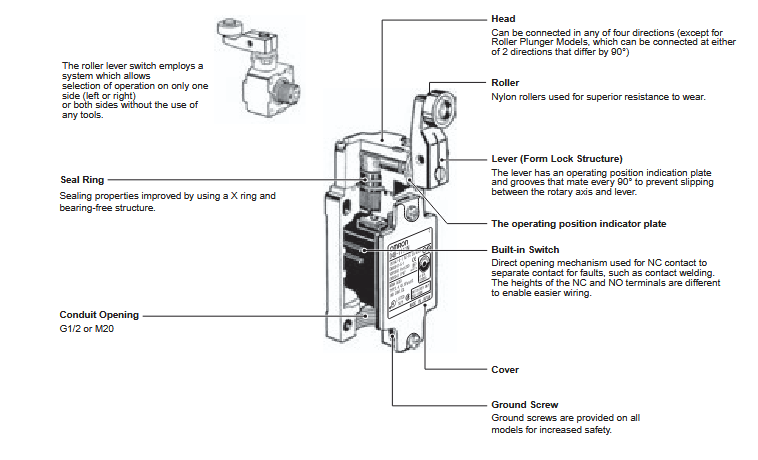

结构

框图 - Omron Industrial Automation D4B-N安全限位开关

直接开启机制

信息图 - Omron Industrial Automation D4B-N安全限位开关
