onsemi FAN6921BMR PFC和PWM控制器
安森美半导体FAN6921BMR PFC和PWM控制器将功率因数校正 (PFC) 控制器和准谐振PWM控制器整合在一起。该集成提供经济高效的设计，减少外部元件数量。
FAN6921BMR PFC采用了可控导通时间技术，可提供稳定的DC输出电压和执行固有的功率因数校正。FAN6921BMR采用创新的THD优化器，可以在零交叉时间内降低输入电流失真，从而提高THD性能。
FAN6921BMR PWM提供多种功能提高电源系统性能，包括谷值检测、绿色模式运行、高/低线路过功率补偿。
安森美半导体FAN6921BMR控制器具有诸多保护功能，包括二次侧开环和过流（带自动恢复保护）、外部锁存触发、RT引脚和外部NTC电阻器可调过热保护、内部过热关断、VDD引脚OVP和DET引脚过压（用于输出OVP）以及通电/掉电（用于交流输入电压UVP）。
FAN6921BMR控制器采用16引脚小外型封装 (SOP)。
特性
- 配有PFC和反激式控制器
- 临界模式PFC控制器
- PFC级零电流检测
- PWM级准谐振操作
- 内部最小tOFF 8ms（QR PWM级）
- 内部10ms软启动，用于PWM
- 低电压（Brownout）保护
- 高/低线路过功率补偿
- 自动恢复过流保护
- 自动恢复开环保护
- 外部锁存触发 (RT引脚)
- 可调过热锁存 (RT引脚)
- VDD引脚和输出电压OVP（锁存）
- 内部过热关机 (140°C)
- 无铅器件
应用
- AC/DC NB适配器
- 开放式结构SMPS
- 电池充电器

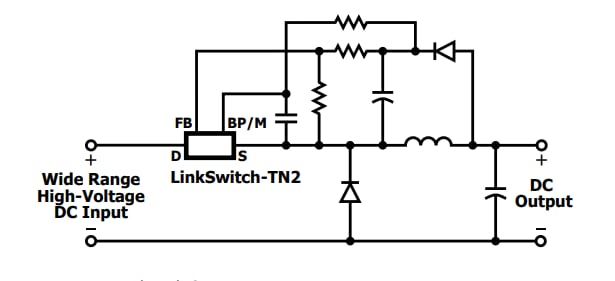

典型应用
