onsemi FPF2495CUCX IntelliMAX™ 28 V负载开关
安森美 (onsemi) FPF2495CUCX IntelliMAX™ 28V负载开关是一款高级负载管理开关，适用于需要高度集成解决方案的应用。FPF2495CUCX开关提供过压保护 (OVP) 和过流保护 (OCP)，具有可调限流控制功能。此负载开关可断开由直流电源轨 (<6V) 供电的负载，实现高断态电流目标和高负载电容 (<100F)。安森美 (onsemi) FPF2495C开关包含一个压摆率受控的低阻抗MOSFET开关（最大100mΩ）和集成模拟特性。这种压摆率控制的导通特性可防止电源轨上的浪涌电流和过大的电压降。FPF2495C开关具有真反向电流阻断 (TRCB) 功能，可阻止导通和关断状态下从VOUT 至VIN 不需要的反向电流。此负载开关适合用于需要高度集成解决方案的应用。
特性
- TRCB功能
- 关断状态下无输出放电
- FLAGB上开漏OCP
- 热关断
- 欠压闭锁 (UVLO)
- 逻辑CMOS IO符合GPIO接口JESD76标准和相关电源要求
应用
- 智能手机
- 平板电脑
- 存储器
- 数码单反相机
- 便携设备
规范
- 输入电压范围：2.5V至5.5V (VIN)
- 28V绝对额定值（VOUT 时）
- 可调节电流限制
- 0.05A至2A（典型值）
- 0.1A至2A，精度10%
- <0.1A，精度15%
- 100mΩ RON（最大值）（5V VIN 和1A IOUT 时）
- 输出过压保护
- 5.6V（最小值）
- 5.8V（典型值）
- 6 V (最大值)
- 尺寸：1.21 mm x 1.21 mm
其他资源

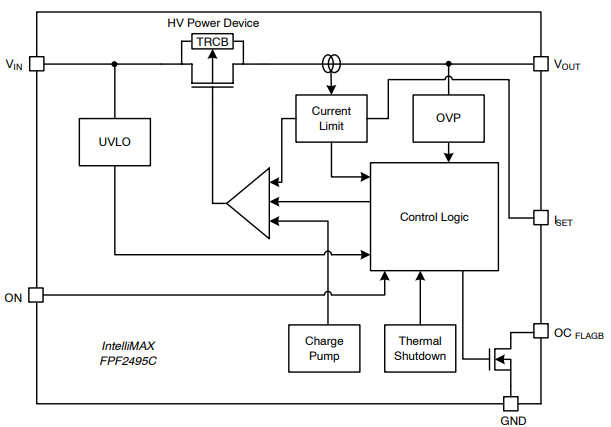

功能框图
典型应用电路图
