onsemi FPF2895V限流负载开关
安森美半导体FPF2895V 28V、5A限流负载开关具有过流保护 (OCP)、过压保护 (OVP) 和真反向电流阻断 (TRCB) 功能，可保护系统。FPF2895V开关具有27mΩ（典型值）的低导通电阻，采用WL-CSP封装，可在4V至22V的输入电压范围内工作。
FPF2895V支持±15%的电流限制精度、500mA至2A的过流范围以及±10%的电流限制精度。此外，该器件的过流范围为2A至5A，具有可选OVP、可选ON极性和可选OCP行为等灵活操作能力，并可根据系统要求进行优化。
特性
- 符合AEC-Q100 2级标准
- 28V/5A能力
- 宽输入电压范围：4V至22V
- 超低导通电阻
- 典型值为27mΩ（5V和25°C时）
- 带有外部RSET的可调电流限制
- 500mA ~ 5A
- 具有OV1和OV2逻辑输入的可选OVLO
- 5.95V ± 50mV
- 10V ± 100mV
- 16.8V ± 300mV
- 23V ± 460mV
- 可选ON极性
- 可选过流行为
- 自动重启模式
- 电流源模式
- 真反向电流阻断
- 热关断
- 开漏故障FLAGB输出
- UL60950-1和IEC 60950-1认证5A最大负载
- 强大的ESD能力
- 2kV HBM和1kV CDM
- 符合IEC 61000-4-2标准的15kV空气放电和8kV接触放电
应用
- 笔记本电脑、台式机计算和显示器
- 电源配件
- 汽车
典型应用

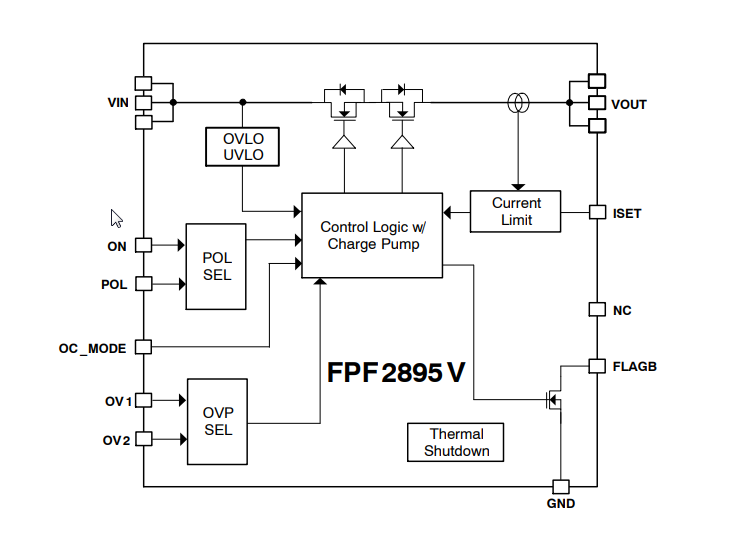

功能框图
