onsemi NCP10970BGEVB评估板
安森美半导体NCP10970BGEVB评估板提供一款非隔离式降压拓扑转换器，可提供高达16V可调输出电压和5V固定线性输出电压。该评估板可用于高达620V直流输入电压，输入电压范围为~30Vrms至440Vrms。
该板的标称输出电流为150mA，并分为转换开关输出和LDO输出，即当LDO提供100mA输出电流时，转换开关输出上有50mA电流。
NCP10970B1电源管理IC采用SOIC-16封装，将高压转换开关、LDO、内部电路（为LDO有效创建输入电压）以及内部比较器电路整合在一起。该转换开关在DCM模式下工作，可提高效率、EMI和浪涌稳健性。该器件具有跳跃工作模式，可确保低空载待机功耗和轻负载时的良好效率。
特性
- 宽输入电压范围：高达440Vrms
- 可调输出电压：高达16V
- 固定线性输出电压：5V
- 高效率
- 符合CoC5 Tier2标准
- 低EMI辐射
- 过流保护
- 过压保护
- 内部TSD保护
- 集成比较器
相关产品
onsemi NCP10970双输出HV降压开关
一套辅助电源解决方案，优化用于微控制器单元或基于DSP的系统。
原理图

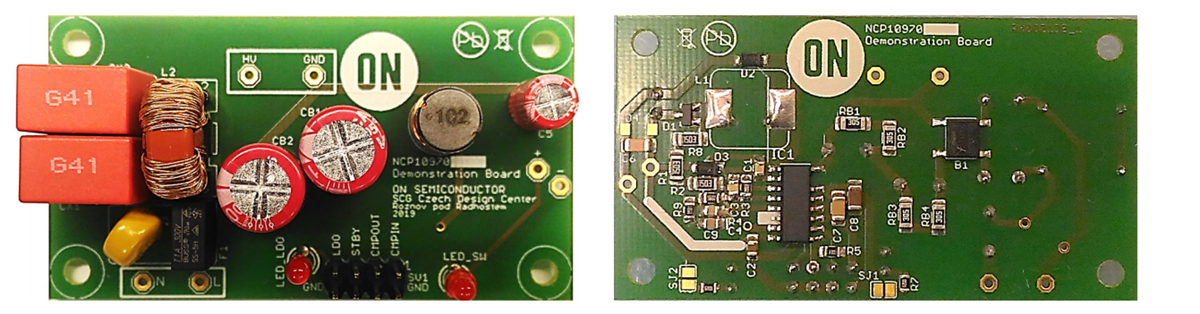

前后视图
