onsemi NCV8164 300mA LDO稳压器
安森美半导体NCV8164 300mA LDO稳压器是下一代高PSRR、超低噪声和低压差稳压器，具有电源良好 (PG) 开路集电极输出。这些稳压器设计用于满足射频和敏感模拟电路的要求，并提供低静态电流。安森美 (onsemi) NV8164 LDO稳压器具有出色的负载/线路瞬变，可与1µF输入和1µF输出陶瓷电容器配合使用。这些稳压器采用不同封装，例如行业标准TSOP-5、WDFNW6 0.65P (2mm x 2mm) 和DFNW8 0.65P (3mm x 3mm)。典型应用包括通信系统、车载网络、通用汽车、远程信息处理、信息娱乐和仪表板。
特性
- 1.6 V 到 5.5 V 的工作输入电压范围
- 固定电压选项：1.2V至5V
- 1.2 V可调版本参考电压
- 在整个负载和温度范围内的精度为±2%
- 超低静态电流：30 µA（典型值）
- 待机电流：0.1µA（典型值）
- 低压差：110 mV（300 mA时，3.3 V型号）
- 超高PSRR：85dB（10mA和f=1kHz时典型值）
- 9µVRMS 超低噪声（固定版本）
- 可在搭配1µF小外壳尺寸陶瓷电容器时稳定工作
- 封装类型
- TSOP-5：3 mm × 1.5 mm × 1 mm CASE 483
- WDFNW6 2mm x 2mm x 0.75mm CASE 511DW
- DFNW8 3mm x 3mm x 0.9mm CASE 507AD
- 符合AEC-Q100标准并具有PPAP功能
应用
- 通信系统
- 车载网络
- 通用汽车
- 远程信息处理、信息娱乐和仪表板

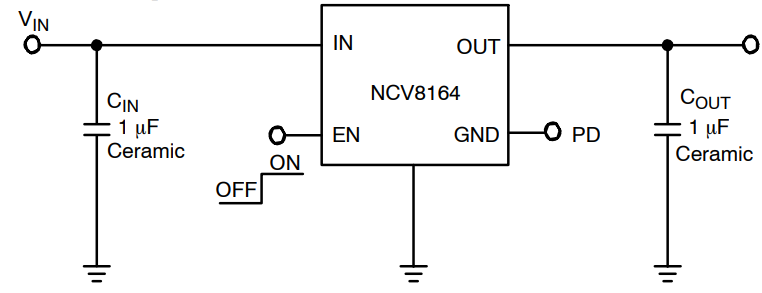

典型应用原理图
