onsemi FSA2275A HiFi音频开关（具有负摆幅）
安森美半导体FSA2275A HiFi音频开关（具有负摆幅）是一款高性能、双刀双掷 (DPDT) 模拟开关，具有负摆幅音频功能。FSA2275A在2.5V VCC时具有0.5Ώ（典型值）的超低音频RON。FSA2275A在2.5V至5.5V的VCC范围内工作，采用亚微米CMOS技术制造以实现快速开关速度，设计用于先断后合操作。
特性
- VDD工作电压范围：2.5V至5.5V
- 连接外部电容器用于抑制滴答声与爆音噪声
- 公共端口的断电保护
- RON = 0.5Ω（典型值）(2.5V VDD)
- THD+N = -105dB；2 VRMS，20kΩ负载；f = 1kHz
- XTALK = -134dB (1 VRMS)，50Ω负载；f = 1kHz
- 断开隔离 = -103 dB (1 VRMS)，50 Ω负载； f = 1kHz
- 12引线UMLP 1.8x1.8mm
- 已删除FSA2275A用R_SHUNT电阻器
应用
- 移动电话
- 平板电脑
- 笔记本电脑
- 媒体播放器
- 扩展槽
- 电视
- 机顶盒
- LCD显示器

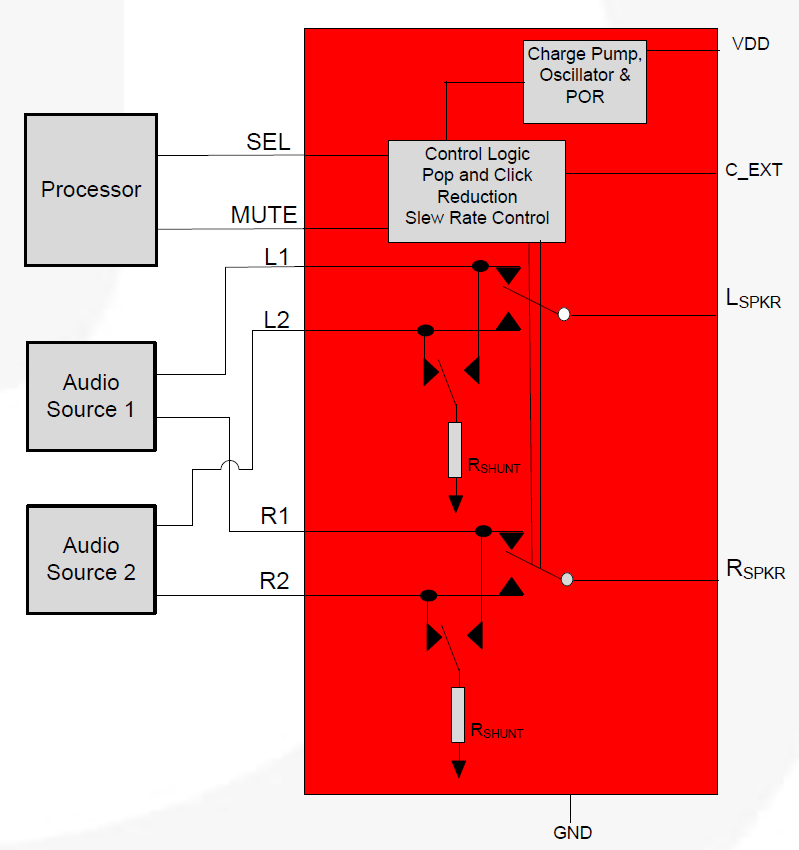

框图
发布日期: 2017-04-20
| 更新日期: 2022-03-11
